Unità canalizzata multizona – PQ4 / PQ5
Flusso d'aria a zone. Massimo comfort. Energia minima.
- Controllo della temperatura di zona individuale con ventilatori e motori dedicati per ogni uscita integrata
- Gestione multizona per 4 o 5 zone
- Due possibilità di installazione (orizzontale / verticale)
- Installazione semplificata dei condotti con ridotta complessità del sistema
- Nessun condotto di bypass richiesto grazie al controllo diretto intelligente, che garantisce comfort ed efficienza ottimali
- Controllo Wi-Fi Bulit-in
La nuova generazione di soluzioni commerciali
Serie PACi NX
La serie NX con refrigerante R32 è stata sviluppata per soddisfare l'esigenza di semplificare i lavori di ristrutturazione utilizzando una modalità di comunicazione a 3 fili.
E' integrata con soluzioni IoT e tecnologia nanoe™.
Opzioni di controllo
a. Controllo di zona individuale tramite un controller a parete intuitivo (PCZ‐EEB749)
b. Controllo Wi-Fi intelligente tramite l’app Aquarea Home

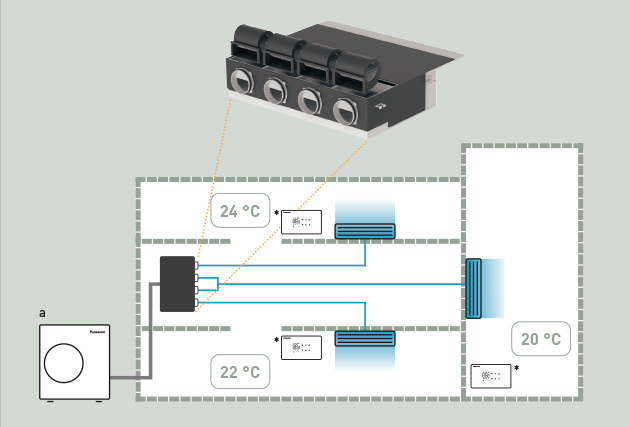

Gestione multizona – Soluzione per il risparmio energetico
Ciascuna zona può essere controllata in modo indipendente tramite il controller montato a parete (PCZ‐EEB749), che può anche azionare più ventole per una copertura più ampia o una capacità maggiore.
a: Unità Otdoor. * Controller montato a parete (PCZ‐EEB749).
Specifiche
| Unità canalizzata multizona serie PACi NX | MONOFASE | TRIFASE | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 7.1 kW | 10.0 kW | 10.0 kW | 12.5 kW | 14.0 kW | 10.0 kW | 10.0 kW | 12.5 kW | 14.0 kW | |||
| Kit | KIT-71PQ41Z5 | KIT-100PQ51Z5 | KIT-100PQ41Z5 | KIT-125PQ51Z5 | KIT-140PQ51Z5 | KIT-100PQ41Z8 | KIT-100PQ51Z8 | KIT-125PQ51Z8 | KIT-140PQ51Z8 | ||
| Comando | PCZ‐EEB749 | PCZ‐EEB749 | PCZ‐EEB749 | PCZ‐EEB749 | PCZ‐EEB749 | PCZ‐EEB749 | PCZ‐EEB749 | PCZ‐EEB749 | PCZ‐EEB749 | ||
| Capacita' in raffrescamento (Nominale) | kW | 7.0 | 9.8 | 9.0 | 12.0 | 13.2 | 9.0 | 9.8 | 12.0 | 13.2 | |
| Capacita' in raffrescamento (Min) | kW | 2.7 | 3.1 | 3.0 | 3.3 | 3. 4 | 3.0 | 3.1 | 3.3 | 3.4 | |
| Capacita' in raffrescamento (Max) | kW | 7.9 | 11,5 | 11.0 | 13.7 | 14.8 | 11.0 | 11,5 | 13.7 | 14.8 | |
| Capacita' di riscaldamento (Nominale) | kW | 7.1 | 9.7 | 9.1 | 12.1 | 13.3 | 9.1 | 9.7 | 12.1 | 13.3 | |
| Capacita' di riscaldamento (Min) | kW | 2.2 | 3.0 | 3.0 | 3.3 | 3.5 | 3.0 | 3.0 | 3.3 | 3.5 | |
| Capacita' di riscaldamento (Max) | kW | 8.2 | 11,5 | 13.2 | 15.2 | 15,9 | 13.2 | 11,5 | 15.2 | 15.9 | |
| SCOP/ηsc (2) | % | 4.3 A+ | 4,4 A+ | 4.3 A+ | 143,2% | 141,4% | 4.3 A+ | 4,4 A+ | 142,3% | 140,6% | |
| Unita' interna | S-7110PQ41E | S-1014PQ51E | S-7110PQ41E | S-1014PQ51E | S-1014PQ51E | S-7110PQ41E | S-1014PQ51E | S-1014PQ51E | S-1014PQ51E | ||
| Number of fans | 4 | 5 | 4 | 5 | 5 | 4 | 5 | 5 | 5 | ||
| Portata d’aria (Hi) | m³/min | 1800 | 2250 | 1800 | 2250 | 2250 | 1800 | 2250 | 2250 | 2250 | |
| Portata d'aria (Med) | m³/min | 1520 | 1800 | 1520 | 1800 | 1800 | 1520 | 1800 | 1800 | 1800 | |
| Portata d'aria (Lo) | m³/min | 1120 | 1450 | 1120 | 1450 | 1450 | 1120 | 1450 | 1450 | 1450 | |
| Dimensioni unità interna (Altezza) | mm | 266 | 266 | 266 | 266 | 266 | 266 | 266 | 266 | 266 | |
| Dimensioni unità interna (Larghezza) | mm | 1164 | 1455 | 1164 | 1455 | 1455 | 1164 | 1455 | 1455 | 1455 | |
| Dimensioni unità interna (Profondità) | mm | 701 | 701 | 701 | 701 | 701 | 701 | 701 | 701 | 701 | |
| Peso netto | kg | 47 | 57 | 47 | 57 | 57 | 47 | 57 | 57 | 57 | |
| Unita' esterna | U-71PZ3E5A | U-100PZ3E5 | U-100PZ3E5 | U-125PZ3E5 | U-140PZ3E5 | U-100PZ3E8 | U-100PZ3E8 | U-125PZ3E8 | U-140PZ3E8 | ||
| Tensione di alimentazione | V | 220 - 230 - 240 | 220 - 230 - 240 | 220 - 230 - 240 | 220 - 230 - 240 | 220 - 230 - 240 | 380 - 400 - 415 | 380 - 400 - 415 | 380 - 400 - 415 | 380 - 400 - 415 | |
| Corrente in raffr. (1p 220V / 3p 380) | A | 9,95 | 13.30 | 13.30 | 17.20 | 20,50 | 4.45 | 4.45 | 5,75 | 6,85 | |
| Corrente in raffr. (1p 230V / 3p 400) | A | 9,50 | 12.70 | 12.70 | 16.40 | 19.60 | 4.20 | 4.20 | 5.45 | 6,50 | |
| Corrente in raffr. (1p 240V / 3p 415) | A | 9.10 | 12.20 | 12.20 | 15,80 | 18.8 | 4.05 | 4.05 | 5.25 | 6.30 | |
| Corrente in risc. (1p 220V / 3p 380) | A | 7,90 | 11.60 | 11.60 | 16.40 | 17.20 | 3.85 | 3,85 | 5.50 | 5,75 | |
| Corrente in risc. (1p 230V / 3p 400) | A | 7,55 | 11.10 | 11.10 | 15,70 | 16.40 | 3.70 | 3.70 | 5.20 | 5.45 | |
| Corrente in risc. (1p 240V / 3p 415) | A | 7.25 | 10,60 | 10,60 | 15.00 | 15,80 | 3,55 | 3.55 | 5.05 | 5.25 | |
| Portata d'aria (Raff) | m³/min | 44,7 | 73.0 | 73.0 | 82.0 | 84,0 | 73.0 | 73.0 | 82,0 | 84,0 | |
| Portata d'aria (Risc) | m³/min | 45,9 | 73.0 | 73.0 | 80,0 | 82,0 | 73.0 | 73.0 | 80,0 | 82,0 | |
| Pressione sonora esterna (Raff -Hi) | dB(A) | 48 | 52 | 52 | 55 | 56 | 52 | 52 | 55 | 56 | |
| Pressione sonora esterna (Risc -Hi) | dB(A) | 49 | 52 | 52 | 55 | 56 | 52 | 52 | 55 | 56 | |
| Potenza sonora esterna (Raff -Hi) | dB(A) | 66 | 70 | 7 | 73 | 74 | 70 | 70 | 73 | 74 | |
| Potenza sonora esterna (Risc-Hi) | dB(A) | 68 | 70 | 70 | 73 | 74 | 70 | 70 | 73 | 74 | |
| Dimensioni unità esterna (Altezza) | mm | 695 | 996 | 996 | 996 | 996 | 996 | 996 | 996 | 996 | |
| Dimensioni unità esterna (Larghezza) | mm | 875 | 980 | 980 | 980 | 980 | 980 | 980 | 980 | 980 | |
| Dimensioni unità esterna (Profondità) | mm | 320 | 370 | 370 | 370 | 370 | 370 | 370 | 370 | 370 | |
| Peso netto | kg | 50 | 83 | 83 | 87 | 87 | 83 | 83 | 87 | 87 | |
| Lunghezza tubi di collegamento | m | 3 ~ 40 | 5 ~ 50 | 5 ~ 50 | 5 ~ 50 | 5 ~ 50 | 5 ~ 50 | 5 ~ 50 | 5 ~ 50 | 5 ~ 50 | |
| Lungh . tubaz . senza aggiunta di refrigerante | m | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
| Quantità aggiuntiva refrigerante | g/m | 17 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | |
| Refrigerante (R32) / CO2 Eq. | kg / T | 1.32 / 0.89 | 2,40 / 1,62 | 2,40 / 1,62 | 2,80 / 1,89 | 2,80 / 1,89 | 2,40 / 1,62 | 2,40 / 1,62 | 2,80 / 1,89 | 2,80 / 1,89 | |
| Gamma temperature esterne operative (Raff- Min) | °C | -10 | -10 | -10 | -10 | -10 | -10 | -10 | -10 | -10 | |
| Gamma temperature esterne operative (Raff - Max) | °C | 43 | 43 | 43 | 43 | 43 | 43 | 43 | 43 | 43 | |
| Gamma temperature esterne operative (Risc - Min) | °C | -15 | -15 | -15 | -15 | -15 | -15 | -15 | -15 | -15 | |
| Gamma temperature esterne operative (Risc - Max) | °C | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | |
1) Per i modelli inferiori a 12 12kW, il SEER e il SCOP sono calcolati in base ai valori di EU/626/2011. Per i modelli con potenza superiore a 12 12kW, l'ηs,c / ηs,h I valori sono calcolati in base alla norma EN14825.
2) Impostazione media della pressione statica esterna dalla fabbrica.
3) Unità esterna situata più in basso/unità esterna situata più in alto.
*Fusibile consigliato per il 3A interno.
