Aquarea High Performance Serie M, la nuova generazione di pompe di calore con R290
Combinando un design flessibile del sistema, un funzionamento silenzioso e un flusso d'acqua fino a 75 °C, la serie Aquarea High Performance M offre una soluzione affidabile e di alta qualità per pompe di calore per applicazioni di nuova costruzione e retrofit.
• Refrigerante R290 con GWP di soli 0,02
• A+++ in riscaldamento a 35 °C e A+ in DHW
• Temperatura di uscita dell'acqua fino a 75 °C, anche a temperature esterne fino a -15 °C
• Funzionamento affidabile con compressore Panasonic, fino a -25 °C di temperatura esterna
• App Comfort Cloud e Aquarea Service Cloud inclusi come standard
• Unità compatta tutto in uno con un ingombro di soli 599 × 602 mm, che consente di risparmiare spazio interno prezioso
• Serbatoio DHW in acciaio inossidabile esente da manutenzione disponibile nelle versioni da 120 120L, 185L e 260L
• Non è necessario un serbatoio tampone, riducendo spazio, costi e tempi di installazione
• Il pannello isolante U-Vacua™ aiuta a ridurre al minimo la dispersione di calore
• Disponibile anche con anodo corrente impresso incorporato (versione AN)
• Collegamento idronico interno-esterno per una più facile integrazione del sistema

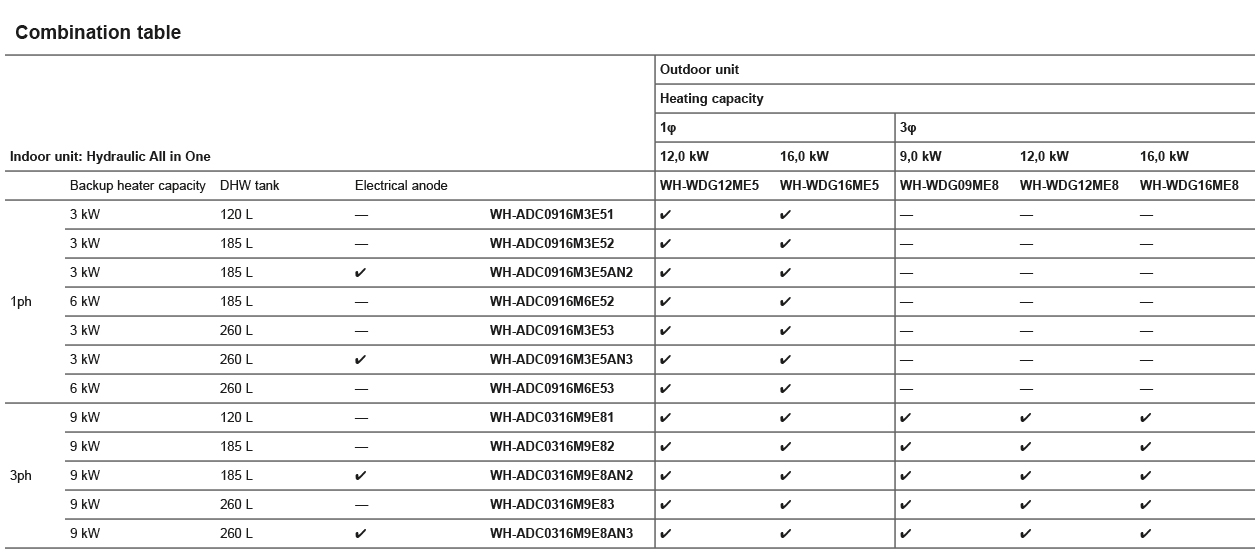

*Il riferimento al modello rappresenta più varianti di unità interne. Fare riferimento alla tabella delle combinazioni per i codici modello completi e le combinazioni compatibili.
Specifiche
Vedi tutto
| All in One Serie M monofase - trifase · R290 | MONOFASE | TRIFASE | ||||
|---|---|---|---|---|---|---|
| 12.00 kW | 16.00 kW | 12.00 kW | 16.00 kW | |||
| Unita' esterna | WH-WDG12ME5 | WH-WDG16ME5 | WH-WDG12ME8 | WH-WDG16ME8 | ||
| Capacità in riscaldamento (A +7°C, W 35°C) | kW | 12,00 | 16,00 | 12,00 | 16,00 | |
| COP (A +7°C, W 35°C) | 4,88 | 4,65 | 4,88 | 4,65 | ||
| Capacità in riscaldamento (A +7°C, W 55°C) | kW | 12,00 | 14,70 | 12,00 | 14,70 | |
| COP (A +7°C, W 55°C) | 3,06 | 3,00 | 3,06 | 3,00 | ||
| Capacità in riscaldamento (A +2°C, W 35°C) | kW | 12,00 | 13,00 | 12,00 | 13,00 | |
| COP (A +2°C, W 35°C) | 3,46 | 3,30 | 3,46 | 3,30 | ||
| Capacità in riscaldamento (A +2°C, W 55°C) | kW | 12,00 | 12,00 | 12,00 | 12,00 | |
| COP (A +2°C, W 55°C) | 2,27 | 2,27 | 2,27 | 2,27 | ||
| Capacità in riscaldamento (A -7°C, W 35°C) | kW | 10,50 | 11,70 | 10,50 | 11,70 | |
| COP (A -7°C, W 35°C) | 3,00 | 2,63 | 3,00 | 2,63 | ||
| Capacità in riscaldamento (A -7°C, W 55°C) | kW | 10,00 | 10,80 | 10,00 | 10,80 | |
| COP (A -7°C, W 55°C) | 1,97 | 1,90 | 1,97 | 1,90 | ||
| Capacità in raffrescamento (A 35°C, W 7°C) | kW | 9,00 | 9,00 | 9,00 | 9,00 | |
| EER (A 35°C, W 7°C) | 3,61 | 3,61 | 3,61 | 3,61 | ||
| Capacità in raffrescamento (A 35°C, W 18°C) | kW | 9,00 | 9,00 | 9,00 | 9,00 | |
| EER (A 35°C, W 18°C) | 5,26 | 5,26 | 5,26 | 5,26 | ||
| Efficienza energetica stagionale - Clima medio (W 35°C / W 55°C) | SCOP | 4,65 / 3,50 | 4,58 / 3,58 | 4,65 / 3,58 | 4,58 / 3,58 | |
| Efficienza energetica stagionale - Clima medio (W 35°C / W 55°C) | ηs % | 183 / 137 | 180 / 140 | 183 / 140 | 180 / 140 | |
| Classe di efficienza energetica clima medio (W 35°C / W 55°C) (1) | A+++ to D | A+++ / A++ | A+++ / A++ | A+++ / A++ | A+++ / A++ | |
| Efficienza energetica stagionale. Clima caldo (W 35°C / W 55°C) | SCOP | 6,20 / 4,34 | 6,20 / 4,34 | 6,20 / 4,34 | 6,20 / 4,34 | |
| Efficienza energetica stagionale. Clima caldo (W 35°C / W 55°C) | ηs % | 245 / 171 | 245 / 171 | 245 / 171 | 245 / 171 | |
| Classe di efficienza energetica. Clima caldo (W 35°C / W 55°C) (1) | A+++ to D | A+++ / A+++ | A+++ / A+++ | A+++ / A+++ | A+++ / A+++ | |
| Efficienza energetica stagionale - Clima freddo (W 35°C / W 55°C) | SCOP | 4,35 / 3,26 | 4,30 / 3,26 | 4,35 / 3,26 | 4,30 / 3,26 | |
| Efficienza energetica stagionale - Clima freddo (W 35°C / W 55°C) | ηs % | 171 / 127 | 169 / 127 | 171 / 127 | 169 / 127 | |
| Classe di efficienza energetica. Clima freddo (W 35°C / W 55°C) (1) | A+++ to D | A++ / A++ | A++ / A++ | A++ / A++ | A++ / A++ | |
| Outdoor sound power (Heat) (2) | dB(A) | 55 | 58 | 55 | 58 | |
| Dimensioni unità esterna (Altezza) | mm | 1.520 | 1.520 | 1.520 | 1.520 | |
| Dimensioni unità esterna (Larghezza) | mm | 1.200 | 1.200 | 1.200 | 1.200 | |
| Dimensioni unità esterna (Profondità) | mm | 370 | 370 | 370 | 370 | |
| Peso netto | kg | 147 | 147 | 151 | 151 | |
| Pompa classe A (Numero di velocità) | Velocità variabile | Velocità variabile | Variable speed | Velocità variabile | ||
| Pompa classe A (Potenza in ingresso min.) | W | 30 | 30 | 30 | 30 | |
| Pompa classe A (Potenza in ingresso max.) | W | 175 | 175 | 175 | 175 | |
| Potenza nominale in riscaldamento (∆T=5 K. 35°C) | L/min | 34,4 | 45,9 | 34,4 | 45,9 | |
| Refrigerant (R290) / CO2 Eq. (3) | kg / T | 1,58 / 0,00003 | 1,58 / 0,00003 | 1,58 / 0,00003 | 1,58 / 0,00003 | |
| Operation range - Outdoor ambient (Heat) | °C | -25 ~ +35 | -25 ~ +35 | -25 ~ +35 | -25 ~ +35 | |
| Operation range - Outdoor ambient (Cool) | °C | +10 ~ +43 | +10 ~ +43 | +10 ~ +43 | +10 ~ +43 | |
| Temp. mandata acqua (Raffr.) | °C | 5 ~ 20 | 5 ~ 20 | 5 ~ 20 | 5 ~ 20 | |
| All in One, DHW 120L | . | . | . | . | ||
| Indoor unit 120L DHW tank | WH-ADC0916M3E51 | WH-ADC0916M3E51 | WH-ADC0316M9E81 | WH-ADC0316M9E81 | ||
| Dimensioni unità interna (Altezza) | mm | 1.293 | 1.293 | 1.293 | 1.293 | |
| Dimensioni unità interna (Larghezza) | mm | 599 | 599 | 599 | 599 | |
| Dimensioni unità interna (Profondità) | mm | 602 | 602 | 602 | 602 | |
| Peso netto | kg | 73 | 73 | 77 | 77 | |
| Volume acqua | L | 120 | 120 | 120 | 120 | |
| Electric backup heater | kW | 3,00 | 3,00 | 9,00 | 9,00 | |
| Profilo di carico secondo EN 16147 | M | M | M | M | ||
| Serbatoio ACS con efficienza ERP a clima medio η | ηwh % | 100 | 96 | 100 | 96 | |
| Serbatoio ACS con efficienza ERP a clima medio η / COPaCS | COPdHW | 2,51 | 2,40 | 2,51 | 2,40 | |
| Serbatoio ACS con efficienza ERP a clima caldo η | ηwh % | 104 | 101 | 108 | 101 | |
| Serbatoio ACS con efficienza ERP a clima caldo η / COPaCS | COPdHW | 2,60 | 2,51 | 2,70 | 2,51 | |
| Serbatoio ACS con efficienza ERP a clima freddo η | ηwh % | 73 | 70 | 73 | 70 | |
| Serbatoio ACS con efficienza ERP a clima freddo η / COPaCS | COPdHW | 1,82 | 1,75 | 1,82 | 1,75 | |
| All in One with 185L DHW tank | . | . | . | . | ||
| Indoor unit 185L DHW tank 3kW electric heater | WH-ADC0916M3E52 | WH-ADC0916M3E52 | — | — | ||
| Indoor unit 185L DHW tank 3kW electric heater and electric anode | WH-ADC0916M3E5AN2 | WH-ADC0916M3E5AN2 | — | — | ||
| Indoor unit 185L DHW tank 6kW electric heater | WH-ADC0916M6E52 | WH-ADC0916M6E52 | — | — | ||
| Indoor unit 185L DHW tank 9kW electric heater | — | — | WH-ADC0316M9E82 | WH-ADC0316M9E82 | ||
| Indoor unit 185L DHW tank 9kW electric heater and electric anode | — | — | WH-ADC0316M9E8AN2 | WH-ADC0316M9E8AN2 | ||
| Indoor dimension (Height) - 185L | mm | 1.642 | 1.642 | 1.642 | 1.642 | |
| Indoor dimension (Width) - 185L | mm | 599 | 599 | 599 | 599 | |
| Indoor dimension (Depth) - 185L | mm | 602 | 602 | 602 | 602 | |
| Indoor net weight - 185L | kg | 88 | 88 | 89 | 89 | |
| Water volume - 185L | L | 185 | 185 | 185 | 185 | |
| Domestic Hot Water energy efficiency - 185L | . | . | . | . | ||
| Indoor unit 185L (DHW data) | WH-ADC0916M3E52 | WH-ADC0916M3E52 | WH-ADC0316M9E82 | WH-ADC0316M9E82 | ||
| Indoor unit 185L electric anode (DHW data) | WH-ADC0916M3E5AN2 | WH-ADC0916M3E5AN2 | WH-ADC0316M9E8AN2 | WH-ADC0316M9E8AN2 | ||
| Outdoor unit (DHW data) - 185L | WH-WDG12ME5 | WH-WDG16ME5 | WH-WDG12ME8 | WH-WDG16ME8 | ||
| Tapping profile according EN16147 - 185L | L | L | L | L | ||
| DHW tank ERP average climate efficiency rating (5) - 185L | A+ to F | A+ | A+ | A+ | A+ | |
| DHW tank ERP warm climate efficiency rating (5) - 185L | A+ to F | A+ | A+ | A+ | A+ | |
| DHW tank ERP cold climate efficiency rating (5) - 185L | A+ to F | A | A | A | A | |
| DHW tank ERP average climate η - 185L | ηwh % | 120 | 115 | 120 | 115 | |
| DHW tank ERP average climate COPdHW - 185L | COPdHW | 3,00 | 2,87 | 3,00 | 2,87 | |
| DHW tank ERP warm climate η - 185L | ηwh % | 134 | 134 | 134 | 134 | |
| DHW tank ERP warm climate COPdHW - 185L | COPdHW | 3,35 | 3,35 | 3,35 | 3,35 | |
| DHW tank ERP cold climate η - 185L | ηwh % | 88 | 84 | 88 | 84 | |
| All in One with 260L DHW tank | . | . | . | . | ||
| Indoor unit 260L DHW tank 3kW electric heater | WH-ADC0916M3E53 | WH-ADC0916M3E53 | — | — | ||
| Indoor unit 260L DHW tank 3kW electric heater and electric anode | WH-ADC0916M3E5AN3 | WH-ADC0916M3E5AN3 | — | — | ||
| Indoor unit 260L DHW tank 6kW electric heater | WH-ADC0916M6E53 | WH-ADC0916M6E53 | — | — | ||
| Indoor unit 260L DHW tank 9kW electric heater | — | — | WH-ADC0316M9E83 | WH-ADC0316M9E83 | ||
| Indoor unit 260L DHW tank 9kW electric heater and electric anode | — | — | WH-ADC0316M9E8AN3 | WH-ADC0316M9E8AN3 | ||
| Indoor dimension (Height) - 260L | mm | 2.036 | 2.036 | 2.036 | 2.036 | |
| Indoor dimension (Width) - 260L | mm | 599 | 599 | 599 | 599 | |
| Indoor dimension (Depth) - 260L | mm | 602 | 602 | 602 | 602 | |
| Indoor net weight - 260L | kg | 105 | 105 | 105 | 105 | |
| Water volume - 260L | L | 260 | 260 | 260 | 260 | |
| Electric backup heater (3kW — 6kW — 9kW) - 260L | kW | 3,00 - 6,00 | 3,00 - 6,00 | 9,00 | 9,00 | |
| Domestic Hot Water energy efficiency - 260L | . | . | . | . | ||
| Indoor unit 260L (DHW data) | WH-ADC0916M3E53 | WH-ADC0916M3E53 | WH-ADC0316M9E83 | WH-ADC0316M9E83 | ||
| Indoor unit 260L electric anode (DHW data) | WH-ADC0916M3E5AN3 | WH-ADC0916M3E5AN3 | WH-ADC0316M9E8AN3 | WH-ADC0316M9E8AN3 | ||
| Outdoor unit (DHW data) - 260L | WH-WDG12ME5 | WH-WDG16ME5 | WH-WDG12ME8 | WH-WDG16ME8 | ||
| Tapping profile according EN16147 - 260L | XL | XL | XL | XL | ||
| DHW tank ERP average climate efficiency rating (5) - 260L | A+ to F | A+ | A | A+ | A | |
| DHW tank ERP warm climate efficiency rating (5) - 260L | A+ to F | A+ | A+ | A+ | A+ | |
| DHW tank ERP cold climate efficiency rating (5) - 260L | A+ to F | A | A | A | A | |
| DHW tank ERP average climate η - 260L | ηwh % | 124 | 114 | 124 | 114 | |
| DHW tank ERP average climate COPdHW - 260L | COPdHW | 3,10 | 2,85 | 3,10 | 2,85 | |
| DHW tank ERP warm climate η - 260L | ηwh % | 134 | 134 | 134 | 134 | |
| DHW tank ERP warm climate COPdHW - 260L | COPdHW | 3,35 | 3,35 | 3,35 | 3,35 | |
| DHW tank ERP cold climate η - 260L | ηwh % | 94 | 84 | 94 | 84 | |
| DHW tank ERP cold climate COPdHW - 260L | COPdHW | 2,35 | 2,10 | 2,35 | 2,10 | |
| All in One indoor units technical data | . | . | . | . | ||
| Water pipe connector (room) | Inch | 11⁄4 | 11⁄4 | 1¼ | 11⁄4 | |
| Water pipe connector (shower) | Inch | 3⁄4 | 3⁄4 | ¾ | 3⁄4 | |
| Maximum water temperature | °C | 65 | 65 | 65 | 65 | |
| Materiale serbatoio | Acciaio inossidabile | Acciaio inossidabile | Stainless steel | Acciaio inossidabile | ||
| Water pipe connector (indoor units) | Inch | 11⁄4 | 11⁄4 | 1¼ | 11⁄4 | |
| Water pipe connector (outdoor units) | Inch | 11⁄4 | 11⁄4 | 1¼ | 11⁄4 | |
| Pipe length range standard | m | 5 | 5 | 5 | 5 | |
| Pipe length range maximum | m | 30 | 30 | 30 | 30 | |
| Differenza in elevazione (int/est) | m | 30 | 30 | 30 | 30 | |
(1) Scala da A+++ a D.
(2) Livello di potenza sonora in conformità alla norma EN 12102 alle condizioni della norma EN 14825 (carico parziale).
(3) I modelli WH-WDG sono sigillati ermeticamente.
(4) Uscita dell'acqua fino a 75 °C al di sopra di -15 °C all'aperto. Tra l'ambiente esterno -15 °C e -25 °C, la temperatura di uscita dell'acqua diminuisce gradualmente da 75 °C a 55 °C.
(5) Scala da A+ a F. Classe energetica A con unità esterna da 16kW.
*Il calcolo EER e COP si basa sulla norma EN 14511.
**Questo prodotto è progettato per essere conforme allo standard europeo sull’acqua potabile (UE) 2020/2184. La durata del prodotto non è garantita in caso di utilizzo di acque sotterranee, come acqua di sorgente o di pozzo, l'uso di acqua di rubinetto quando sono contenute sale o altre impurità, né in aree di qualità dell'acqua acida. I costi di manutenzione e garanzia relativi a questi casi sono a carico del cliente.
