Serie ECOi 6N a 2 tubi. Risparmio energetico
L'efficienza operativa è stata significativamente migliorata grazie all'impiego del gas refrigerante ad alta efficienza R410A, dei nuovi compressori a inverter, dei nuovi motori in corrente continua e del nuovo scambiatore di calore.

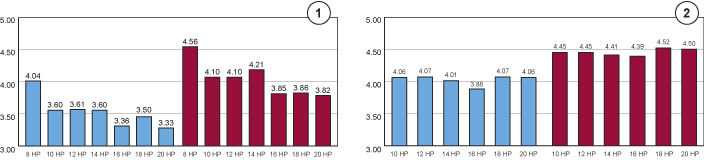

1. Modello impostazione Cop standard / 2. Modello impostazione Cop elevata
Raffrescamento / Riscaldamento
L'efficienza operativa è stata significativamente migliorata grazie all'impiego del gas refrigerante ad alta efficienza R410A, dei nuovi compressori a inverter, dei nuovi motori in corrente continua e del nuovo scambiatore di calore.
1. Modello impostazione Cop standard / 2. Modello impostazione Cop elevata
Raffrescamento / Riscaldamento
Serie ECOi 6N a 2 tubi. Portata di funzionamento estesa
Portata di funzionamento riscaldamento La potenziata operatività in riscaldamento consente il funzionamento con temperatura esterna sino a -25 °C. La gamma delle temperature di riscaldamento interne impostabili tramite telecomando a filo va da 16 a 30 °C.

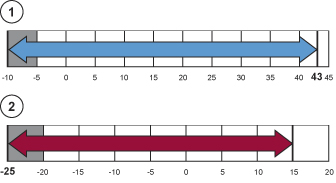

1. Gamma di funzionamento della modalità di raffrescamento: da -10 °C DB a 43 °C DB. Temperatura aria esterna (°C DB)
2. Ampia gamma di regolazione della temperatura. Temperatura aria esterna (Fino a 15 (°C WB))
Portata di funzionamento riscaldamento La potenziata operatività in riscaldamento consente il funzionamento con temperatura esterna sino a -25 °C. La gamma delle temperature di riscaldamento interne impostabili tramite telecomando a filo va da 16 a 30 °C.
1. Gamma di funzionamento della modalità di raffrescamento: da -10 °C DB a 43 °C DB. Temperatura aria esterna (°C DB)
2. Ampia gamma di regolazione della temperatura. Temperatura aria esterna (Fino a 15 (°C WB))
Rapporto di capacità nel collegamento tra unità interne ed esterne pari al 200%
Per i sistemi VRF, il rapporto di capacità nel collegamento tra unità interne ed esterne può arrivare, in base ai modelli di unità che si utilizzano, al 200%. Questo significa che con un investimento contenuto si può realizzare la soluzione ideale per quelle applicazioni in cui non si richiede il funzionamento costante in raffrescamento o in riscaldamento a pieno carico.
Per i sistemi VRF, il rapporto di capacità nel collegamento tra unità interne ed esterne può arrivare, in base ai modelli di unità che si utilizzano, al 200%. Questo significa che con un investimento contenuto si può realizzare la soluzione ideale per quelle applicazioni in cui non si richiede il funzionamento costante in raffrescamento o in riscaldamento a pieno carico.
A. System (HP) / B. Connectable indoor units: 130% / C. Connectable indoor units: 200%.
If more than 100% indoor units are operated with a high load, the units may not perform at the rated capacity. For the details, please consult with an authorized Panasonic dealer.
If more than 100% indoor units are operated with a high load, the units may not perform at the rated capacity. For the details, please consult with an authorized Panasonic dealer.
Ventola di nuova progettazione. Ottimizzazione dei flussi aerodinamici e riduzione della rumorosità di funzionamento
Il nuovo profilo della ventola e del suo condotto riducono le resistenze aerodinamiche e, di conseguenza, il consumo di energia.
I flussi delle turbolenze, evidenziati in blu, sono stati soppressi e la rumorosità di funzionamento è stata ridotta: il rumore emesso è infatti pari a prima, a fronte di un consistente aumento della velocità del flusso.
Il nuovo profilo della ventola e del suo condotto riducono le resistenze aerodinamiche e, di conseguenza, il consumo di energia.
I flussi delle turbolenze, evidenziati in blu, sono stati soppressi e la rumorosità di funzionamento è stata ridotta: il rumore emesso è infatti pari a prima, a fronte di un consistente aumento della velocità del flusso.

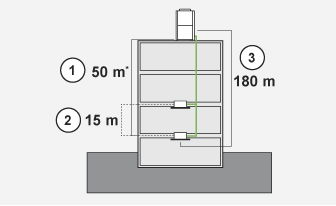

Aumento della lunghezza delle tubazioni e della flessibilità di configurazione
Adattabile a edifici di diverse tipologie e dimensioni. Lunghezza tubazioni effettiva: 180 m. Lunghezza massima tubazioni: 1000 m.
Lunghezza totale massima: 1000 m
1. Differenza in elevazione del sistema
2. Differenza in elevazione tra unità interne
3. Lunghezza effettiva
* 40 metri se l’unità esterna si trova al di sotto dell’unità interna.
Adattabile a edifici di diverse tipologie e dimensioni. Lunghezza tubazioni effettiva: 180 m. Lunghezza massima tubazioni: 1000 m.
Lunghezza totale massima: 1000 m
1. Differenza in elevazione del sistema
2. Differenza in elevazione tra unità interne
3. Lunghezza effettiva
* 40 metri se l’unità esterna si trova al di sotto dell’unità interna.
Soluzioni facilmente adattabili ad applicazioni in scuole, alberghi, ospedali e altri edifici di grandi dimensioni

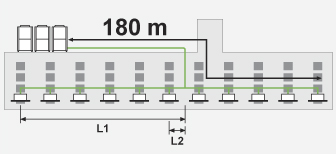

La differenza tra la lunghezza minima e quella massima delle tubazioni a valle della prima derivazione può arrivare a 50 metri; la lunghezza massima dei tubi di collegamento può arrivare a 180 metri.
L1 = Lunghezza max dal primo giunto
L2 = Lunghezza minima dal primo giunto
L1 - L2 = max. 50 m
La differenza tra la lunghezza minima e quella massima delle tubazioni a valle della prima derivazione può arrivare a 50 metri; la lunghezza massima dei tubi di collegamento può arrivare a 180 metri.
L1 = Lunghezza max dal primo giunto
L2 = Lunghezza minima dal primo giunto
L1 - L2 = max. 50 m
Prolungamento della durata dei compressori grazie all’uniformazione della loro operatività

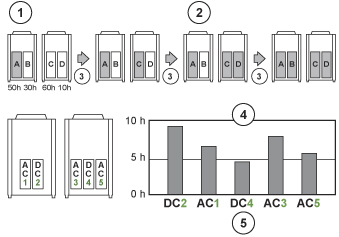

L’operatività dei compressori è monitorata da un microcomputer, che sovrintende all’uniformazione del loro impiego nell’ambito dello stesso sistema di climatizzazione: i compressori che sono rimasti più a lungo inattivi vengono quindi utilizzati per primi, in modo da assicurare la massima omogeneità dei loro cicli di attivazione e, quindi, della loro durata operativa.
Lunghezza totale massima: 1000 m
1. A, C: compressori a inverter a corrente continua
2. B, D: compressori a velocità costante
3. Incremento del carico
4. Esempio: uniformazione dei cicli di operatività dei compressori
5. Compressore
Nell’esempio soprastante, l’attivazione dei compressori avviene nel seguente ordine: 4 / 2 / 3 /
L’operatività dei compressori è monitorata da un microcomputer, che sovrintende all’uniformazione del loro impiego nell’ambito dello stesso sistema di climatizzazione: i compressori che sono rimasti più a lungo inattivi vengono quindi utilizzati per primi, in modo da assicurare la massima omogeneità dei loro cicli di attivazione e, quindi, della loro durata operativa.
Lunghezza totale massima: 1000 m
1. A, C: compressori a inverter a corrente continua
2. B, D: compressori a velocità costante
3. Incremento del carico
4. Esempio: uniformazione dei cicli di operatività dei compressori
5. Compressore
Nell’esempio soprastante, l’attivazione dei compressori avviene nel seguente ordine: 4 / 2 / 3 /
Funzionamento ininterrotto durante gli interventi di manutenzione

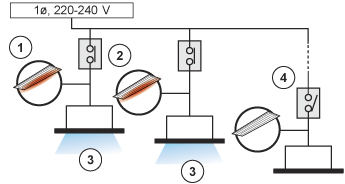

In caso di guasto di un’unità interna, le altre unità interne possono essere impostate affinché rimangano operative anche durante gli interventi di manutenzione.
1. Illuminazione, ecc.
2. Interruttore
3. Unità operative
4. Interruzione dell’alimentazione (durante gli interventi di manutenzione)
1 / 5
In caso di guasto di un’unità interna, le altre unità interne possono essere impostate affinché rimangano operative anche durante gli interventi di manutenzione.
1. Illuminazione, ecc.
2. Interruttore
3. Unità operative
4. Interruzione dell’alimentazione (durante gli interventi di manutenzione)
1 / 5

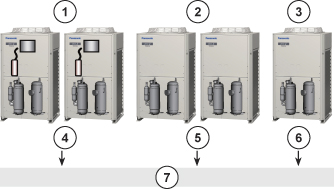

Commutazione automatica in funzionamento in backup dei compressori e delle unità in caso di malfunzionamento
Nei casi di emergenza viene automaticamente attivata la modalità di funzionamento in backup. Qualora venisse visualizzato un codice di errore, si deve interpellare il servizio di assistenza tecnica. (Ad eccezione delle unità esterne da 8 HP in configurazione singola.)
1. Ipotesi di guasto a un motore di una ventola o ai sensori
2. Ipotesi di guasto di un compressore
3. Ipotesi di guasto di un singolo compressore
4. Nuova funzionalità
5. Le altre unità esterne continuano a funzionare
6. L’altro compressore continua a funzionare
7. Modalità di funzionamento in backup
Nei casi di emergenza viene automaticamente attivata la modalità di funzionamento in backup. Qualora venisse visualizzato un codice di errore, si deve interpellare il servizio di assistenza tecnica. (Ad eccezione delle unità esterne da 8 HP in configurazione singola.)
1. Ipotesi di guasto a un motore di una ventola o ai sensori
2. Ipotesi di guasto di un compressore
3. Ipotesi di guasto di un singolo compressore
4. Nuova funzionalità
5. Le altre unità esterne continuano a funzionare
6. L’altro compressore continua a funzionare
7. Modalità di funzionamento in backup
Kit di controllo on-demand
Questa funzione limita la potenza massima delle unità durante i periodi in cui si verificano picchi di consumo.
I valori massimi dei livelli 1 e 2 sono selezionabili tra 40% e 100%, con incrementi a passi di 5 punti percentuali.
Livello di potenza (rispetto al valore nominale):
Livello 1: 100% (preselezionato) / Possibilità di impostazione da 40% a 100% (a passi del 5%)
Livello 2: 70% (preselezionato) / Possibilità di impostazione da 40% a 100% (a passi del 5%)
Livello 3: 0% (sempre in STOP)

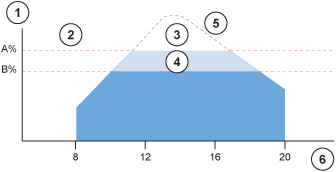

Schema operativo: 1. Livello di potenza / 2. Livello di limitazione / 3. Livello 1 / 4. Livello 2 / 5. Livello massimo / 6. Tempo
Questa funzione limita la potenza massima delle unità durante i periodi in cui si verificano picchi di consumo.
I valori massimi dei livelli 1 e 2 sono selezionabili tra 40% e 100%, con incrementi a passi di 5 punti percentuali.
Livello di potenza (rispetto al valore nominale):
Livello 1: 100% (preselezionato) / Possibilità di impostazione da 40% a 100% (a passi del 5%)
Livello 2: 70% (preselezionato) / Possibilità di impostazione da 40% a 100% (a passi del 5%)
Livello 3: 0% (sempre in STOP)
Schema operativo: 1. Livello di potenza / 2. Livello di limitazione / 3. Livello 1 / 4. Livello 2 / 5. Livello massimo / 6. Tempo
CZ-CAPDC2

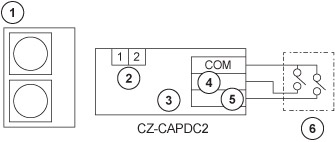

Il segnale principale di controllo in ingresso in questa interfaccia esterna viene trasferito al sistema tramite il cablaggio di collegamento.
Sono inoltre disponibili altri segnali (ad esempio: commutazione acceso/spento o commutazione caldo/freddo). Livelli di limitazione 1 e 2 disponibili.
1. Unità esterna 2. Terminali di collegamento all’unità esterna / 3. Terminale di ingresso / 4. Livello 1 / 5. Livello 2 / 6. Controllo del carico
Il segnale principale di controllo in ingresso in questa interfaccia esterna viene trasferito al sistema tramite il cablaggio di collegamento.
Sono inoltre disponibili altri segnali (ad esempio: commutazione acceso/spento o commutazione caldo/freddo). Livelli di limitazione 1 e 2 disponibili.
1. Unità esterna 2. Terminali di collegamento all’unità esterna / 3. Terminale di ingresso / 4. Livello 1 / 5. Livello 2 / 6. Controllo del carico

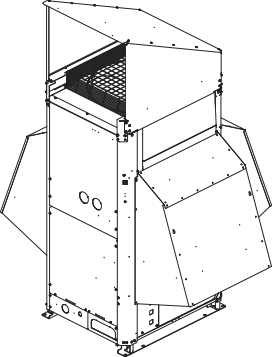

ECOi 2-Pipe and 3-Pipe wind protection shield
PAW-WPH1: 1 long side of the outdoor unit (624 x 983 x 489)
PAW-WPH2: 1 long side of the outdoor units (853 x 983 x 489)
PAW-WPH3: 2 long sides of the outdoor units (744 x 983 x 289) (2ER SET)
PAW-WPH1: 1 long side of the outdoor unit (624 x 983 x 489)
PAW-WPH2: 1 long side of the outdoor units (853 x 983 x 489)
PAW-WPH3: 2 long sides of the outdoor units (744 x 983 x 289) (2ER SET)
