Alytaus profesinio rengimo centras

Alytus. Lietuva

2024

Oras–oras šilumos siurbliai | buitiniai, Oras–vanduo šilumos siurbliai „Aquarea“, Valdymas, Viešieji pastatai, Hibridinė sistema

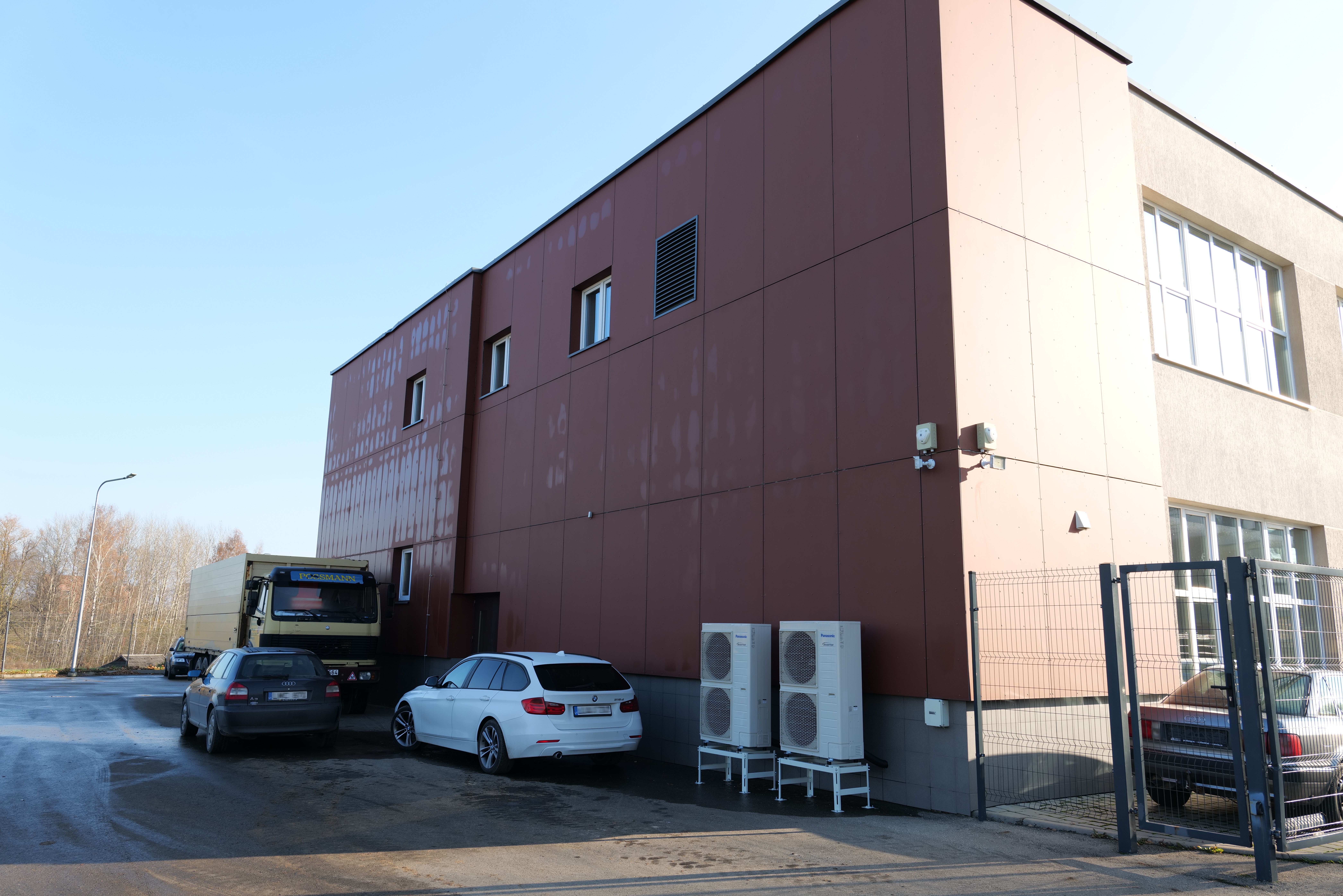

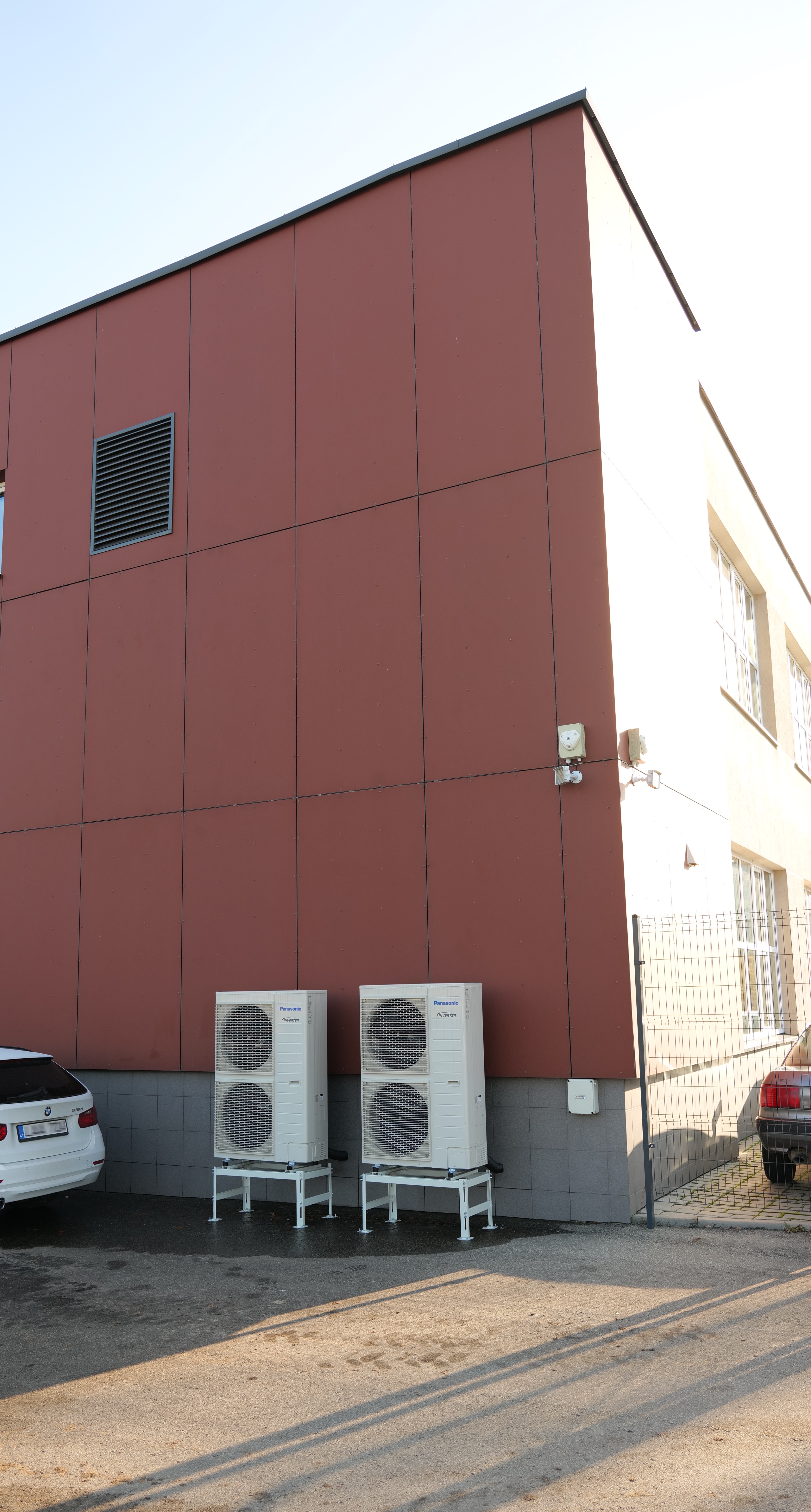

Lauko blokai: 2 x WH-UX16HE8 (A2W), 2 x CU-4Z80TBE (A2A)
Vidaus blokai: 2 x WH-SXC16H9E8 (A2W), 4 x CS-Z60UB4EAW (A2A)
Valdymas: 4x CZ-RD514C

Projektą įgyvendino UAB „ARX Technologies“

Alytaus profesinio rengimo centro 600 m2 pastate šildymo reikmėms užtikrinti buvo įrengti oras–vanduo šilumos siurbliai. Papildomai, dvejose klasėse buvo įrengta oro kondicionavimo sistema:  4 krypčių kasetiniai vidiniai blokai, po du kiekvienoje iš šių klasių. Šio pasirinkimo ir įrengimo pagrindinės priežastys buvo dvi: 1) ekonominė – noras sutaupyti šildymui, nes centrinis šildymas gana brangus 2) edukacinė – mokykloje ruošiama daug įvairaus profilio specialistų, tarp jų ir šildymo sistemų .

Iššūkis

Buvo prašyta sukurti hibridinį (kombinuotą) sprendimą – mokymo centras savo erdviame pastate norėjo naudoti šildymo siurblius kaip pagrindinį šilumos šaltinį, bet taip pat palikti galimybę pereiti prie centrinio šildymo tuo laikotarpiu, kai lauke temperatūra tampa itin žema. Ši užduotis buvo gana sunki, ypač kai svarbi buvo ir įrengimo kaina. Buvo surengtas viešasis konkursas, siekiant rasti geriausią sprendimo ir įrangos įrengimo variantą. Konkursą laimėjo sprendimas su „Panasonic“ „Aquarea“.

Pritaikyti sprendimai ir technologijos

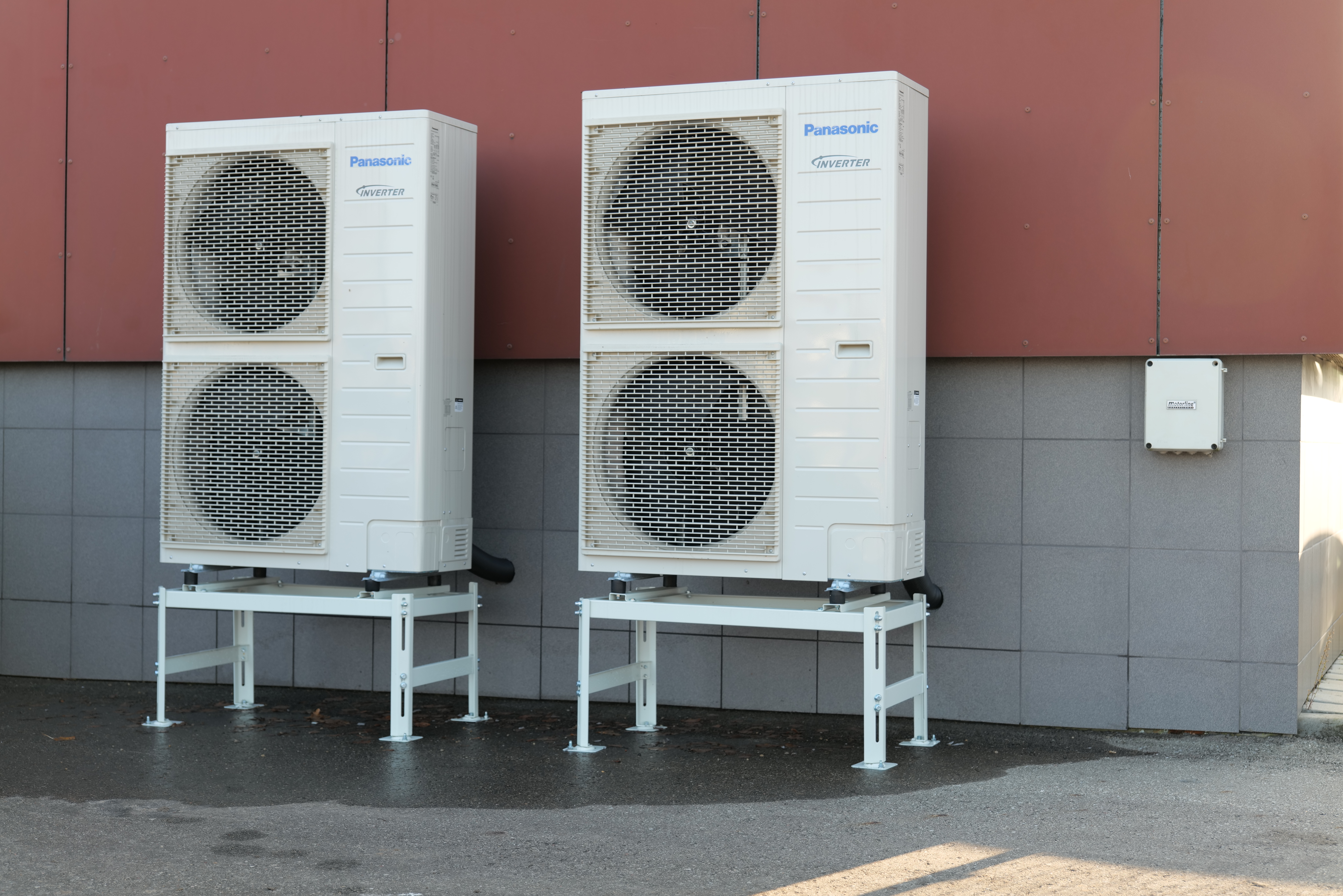

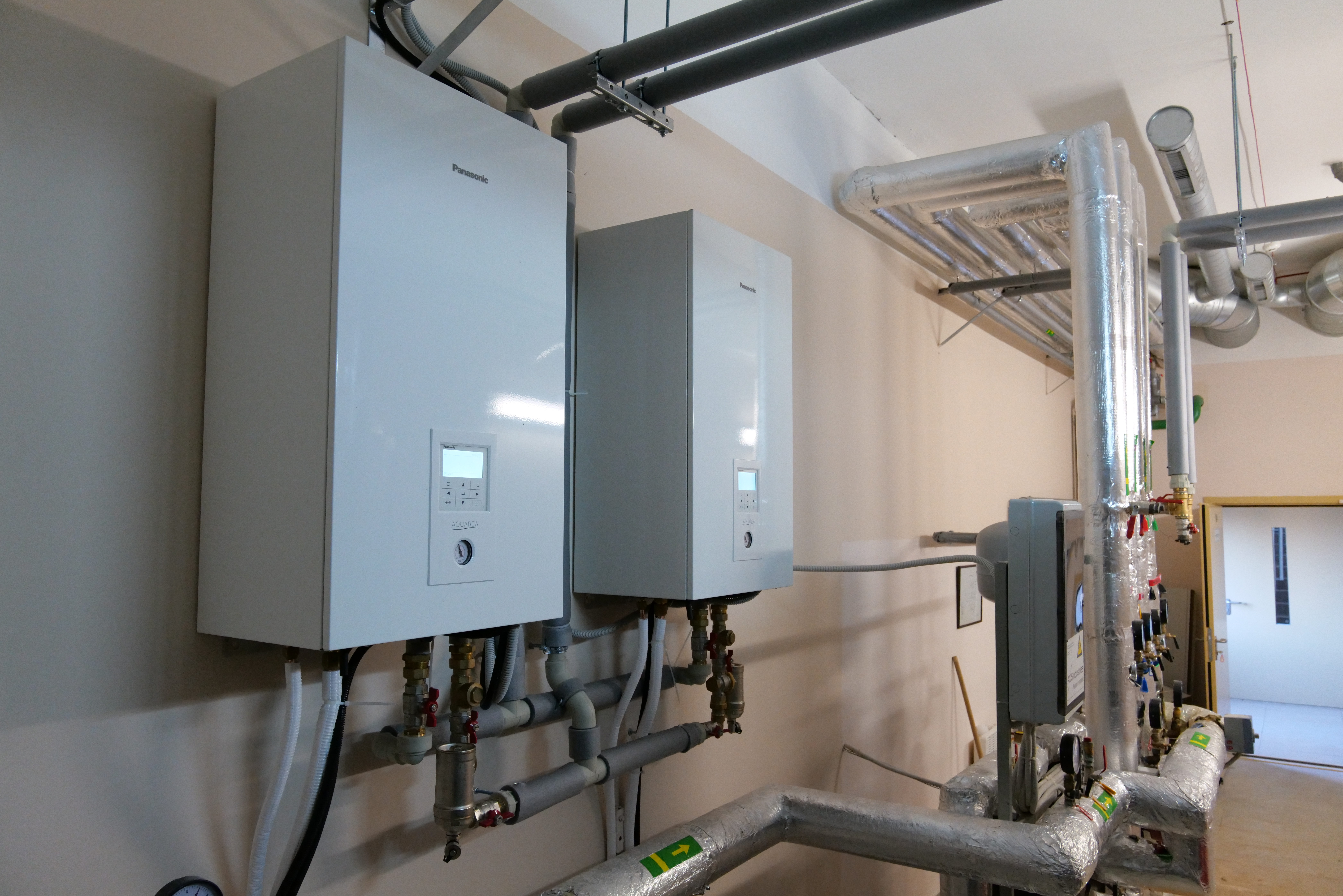

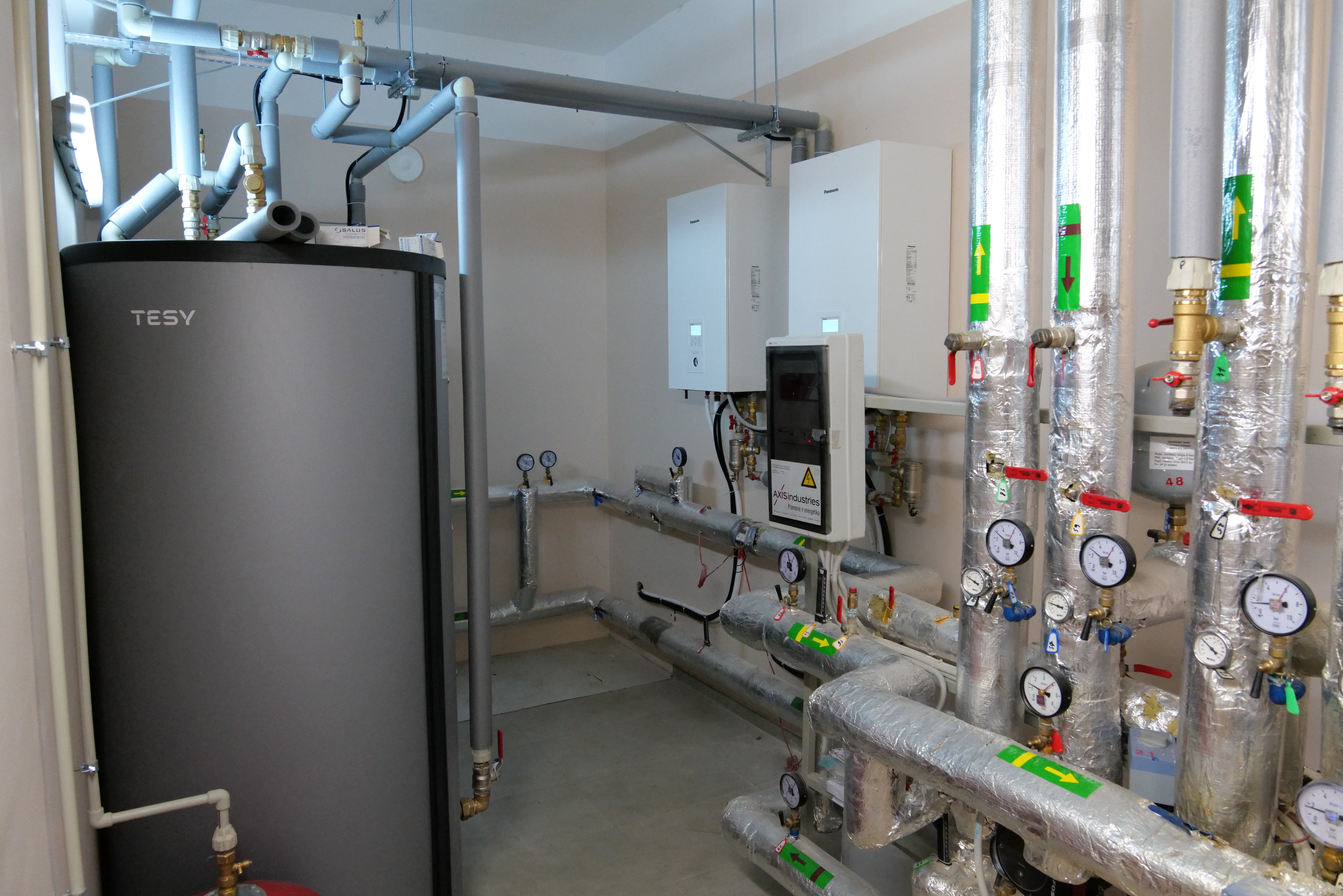

Du 16 kW „Panasonic“ oras–vanduo šilumos siurbliai „Aquarea“ T-CAP „Bi-bloc“ KIT-WXC16H9E8 (WH-SXC16H9E8 + WH-UX16HE8) buvo sumontuoti į kaskadą bei prie jų prijungta atskirai stovintis 1000 litrų talpos buitinio karšto vandens šildytuvas.  „Panasonic“ oras–vanduo šilumos siurbliai „Aquarea“ yra pagrindinis Alytaus profesinio mokymo centro erdvaus pastato šilumos šaltinis, tačiau yra palikta galimybė perjungti į centrinį šildymą, kai lauke nukrenta temperatūra iki itin žemos. Taigi, sistema padaryta taip, kad oras–vanduo šildymo sistema veikia tik iki tam tikros temperatūros ribos, o lauko temperatūrai nukritus žemiau nustatytos ribos, sistema automatiškai persijungia į centrinį šildymą. Tai šiai švietimo įstaigai labai padeda sumažinti išlaidas šildymui ir sutaupyti. Įstaiga džiaugiasi įdiegtu sprendimu ir svarsto tokį patį sprendimą įdiegti ir savo mokymo centro bendrabučiuose.  

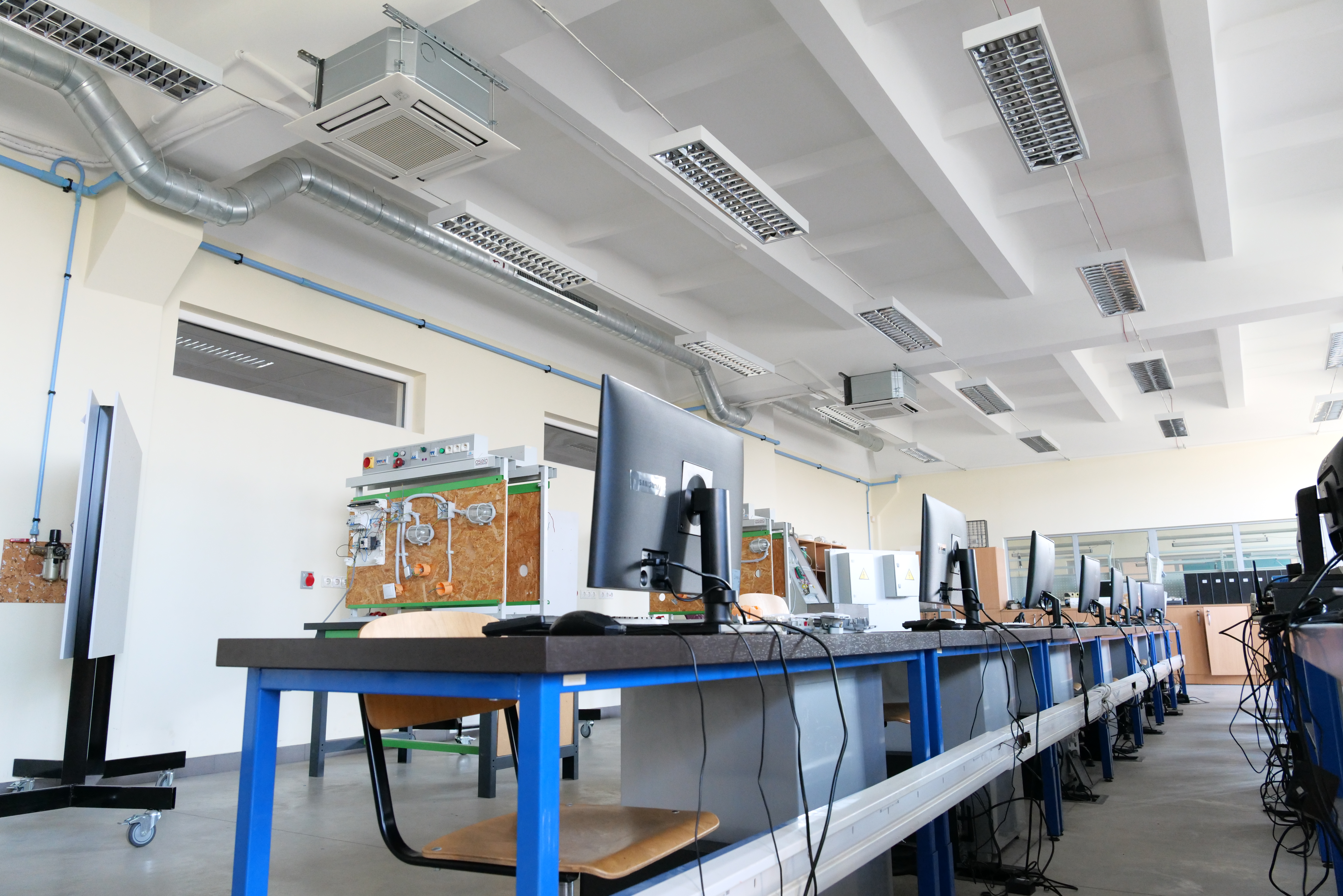

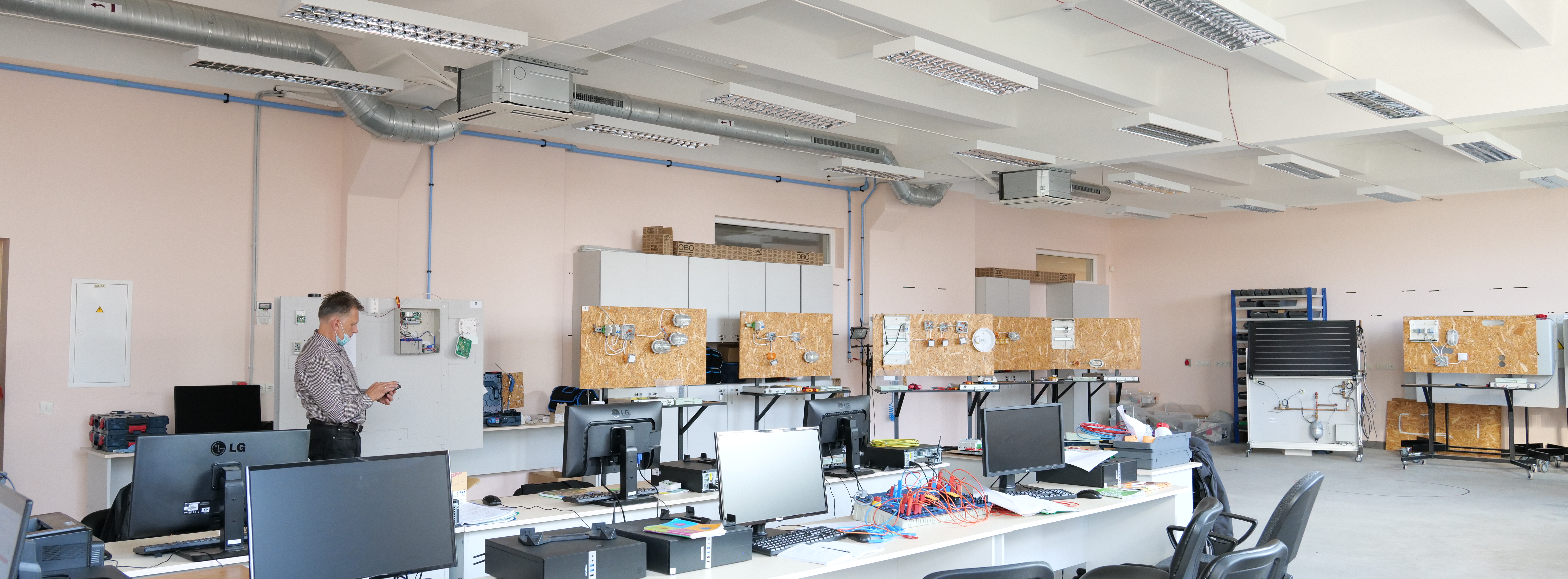

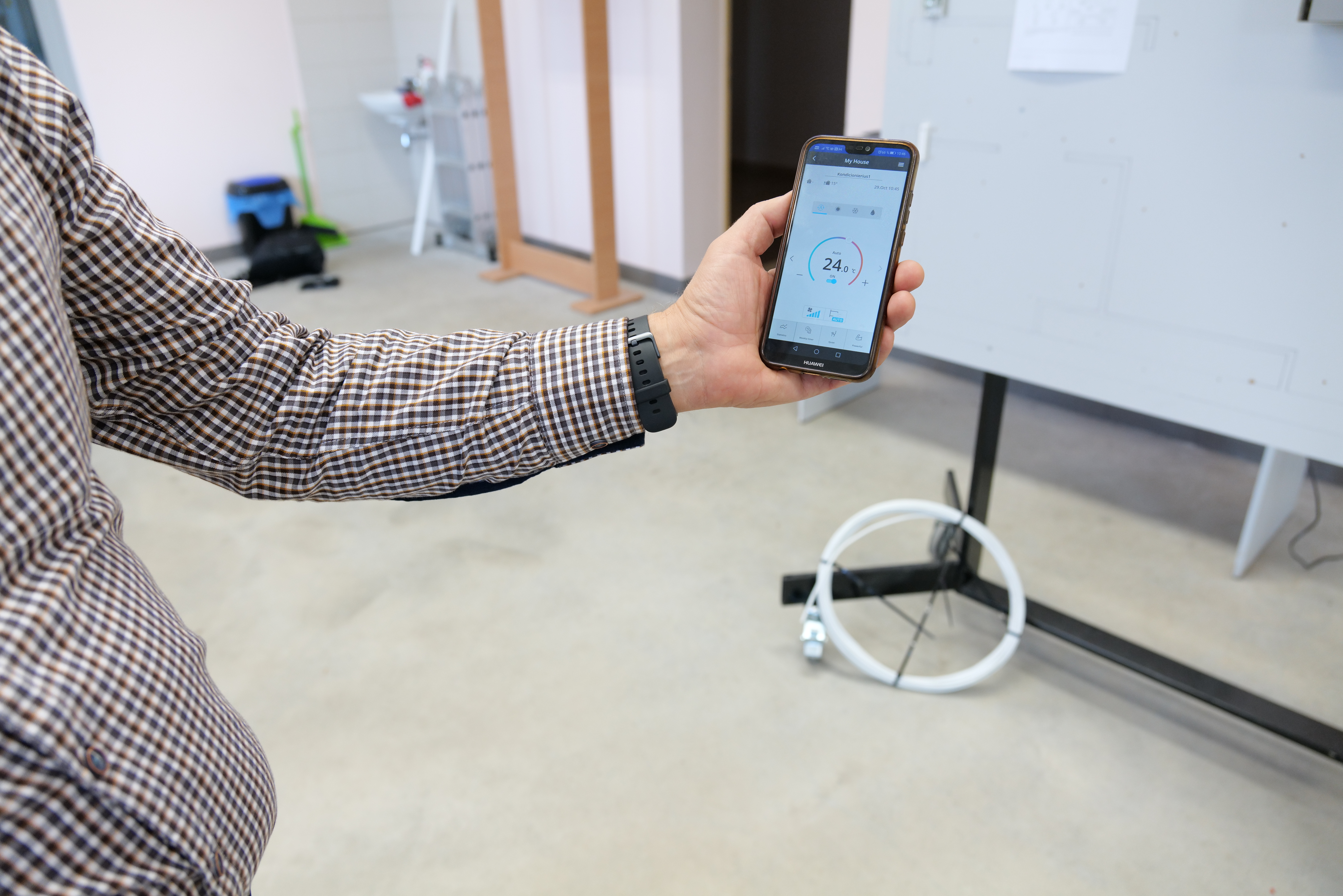

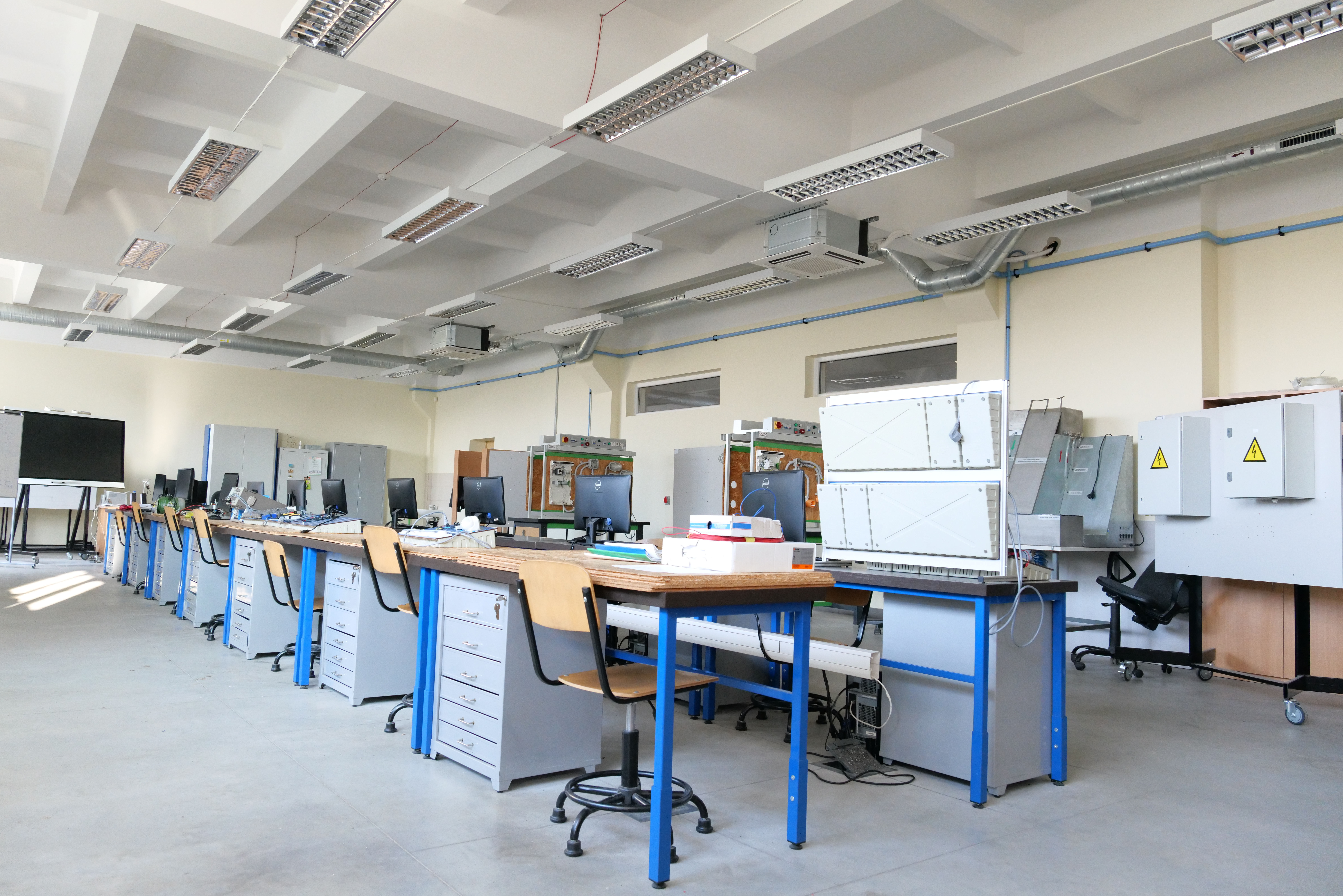

 Papildomai, dvejose klasėse buvo įrengti 6 kW keturkrypčiai 60 x 60 kasetiniai „Multi Split“ tipo oro kondicionieriai (po du į vieną klasę), kad būtų padidintas komfortas tiek mokytojams, tiek mokiniams. Buvo įdiegtas laidinis nuotolinio valdymo pultas CZ-RD514C (užsakomas kaip priedas|), kad valdymas visad būtų lengvai pasiekiamas ir valdyti būtų paprasta. Taip pat buvo įdiegtas papildomas adapteris CZ-TACG1, skirtas pažangiam valdymui išmaniuoju telefonu, leidžiantis tiek nuotoliniu būdu keisti patalpos temperatūrą, tiek ir valdyti kelis įrenginius vienu metu, tiek ir stebėti energijos suvartojimą ir naudotis kitų funkcijų pranašumais per nemokamą „Panasonic Comfort Cloud“ programėlę. Mokytojas gali pademonstruoti „Panasonic Comfort Cloud“ programėlės pranašumus auditorijai ir parodyti, kaip sistemą galima stebėti ir valdyti nuotoliniu būdu realiose situacijose. Mokiniai gali apžiūrėti, kaip atliktas sumontavimas ir sužinoti, kaip veikia šilumos siurbliai bei oro kondicionieriai.

  Apie tikslus, iššūkius ir pasiektus rezultatus TV laidoje „Būsto anatomija“ pasakoja Alytaus profesinio rengimo centro vadovas Vytautas Zubras bei sprendimą pasiūliusios ir įrangą sumontavusios įmonės UAB „ARX Technologies“ inžinierius Linas Vaidakevičius. Žiūrėkite reportažo vaizdo įrašą.

Pagrindinės techninės savybės

Hibridinė automatinė sistema: oras–vanduo šilumos siurbliai + centrinis miesto šildymas
Išlaikoma pastovi šilumos siurblio galia iki -20 °C aplinkos lauko temperatūros
„Aquarea“ T-CAP gali veikti net kai lauke temperatūra krenta iki -28 ºC

Galia

32 kW oras–vanduo / 28 kW oras–oras
