Uhlíkově neutrální továrna Panasonic v Plzni
Plzeň. Czechia
2025

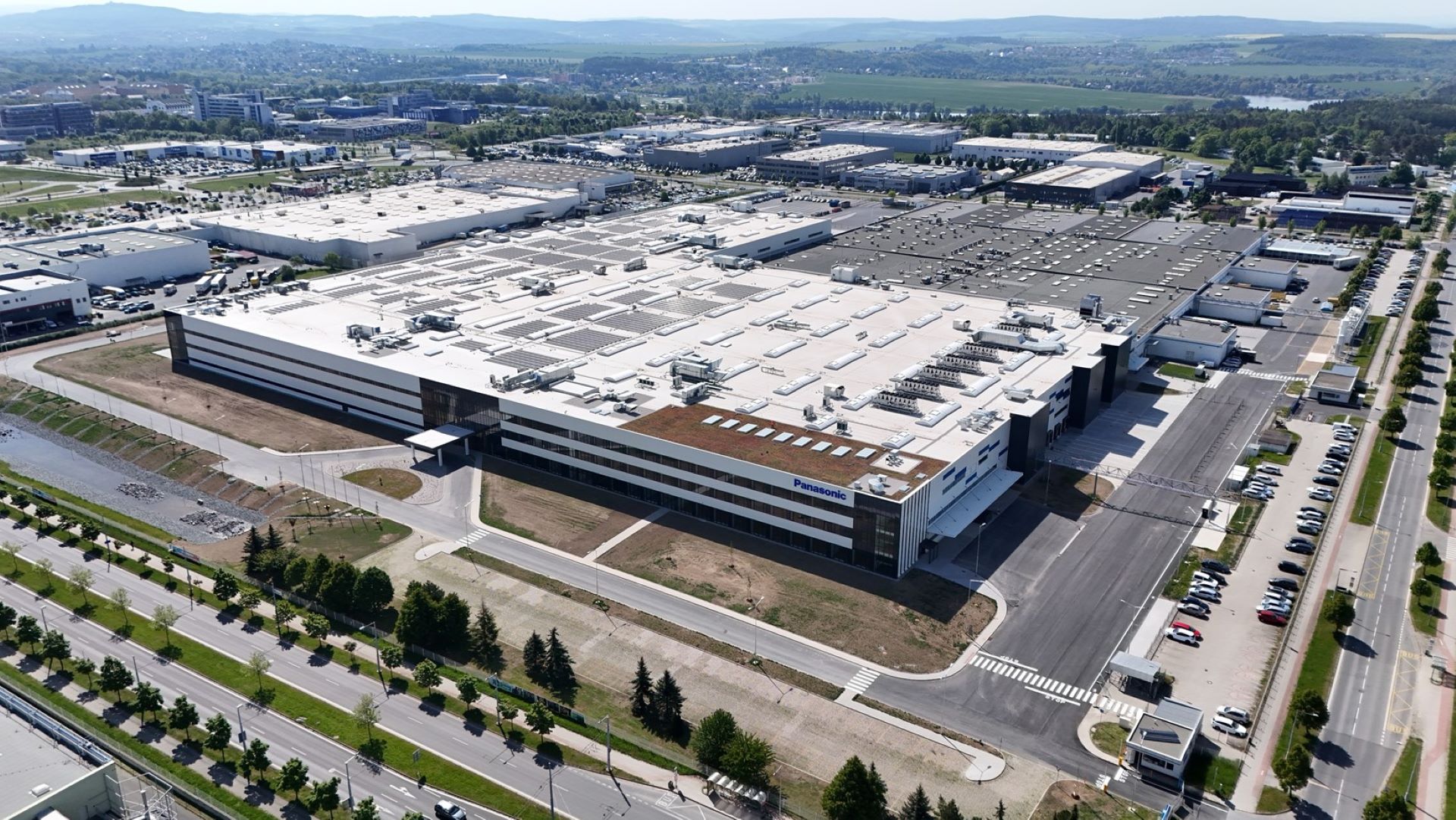

Továrna Panasonic v Plzni – výstavba budovy P1 a rekonstrukce budovy P2 za účelem vytvoření zázemí pro výrobu tepelných čerpadel Aquarea pro Evropu. Pro chlazení tohoto závodu i samotného výrobního procesu bylo použito široké portfolio HVAC zařízení Panasonic.
Výzva
Výstavba továrny Panasonic v Plzni vyžadovala řešení chlazení schopné spolehlivě obsloužit jak výrobní halu — kde celková potřeba chladu dosahovala 4 800 kW — tak administrativní prostory i technologické procesy. Zároveň musel systém splňovat přísné požadavky na vysokou energetickou účinnost a využití ekologicky šetrných chladiv.
Použité technologie
Pro výrobní prostory v budově P1 zvolil projektant HVAC velké vzduchotechnické jednotky (AHU) v kombinaci s jednotkami ECOi-W, aby bylo zajištěno účinné chlazení rozlehlých výrobních hal a splněny požadované parametry distribuce vzduchu.

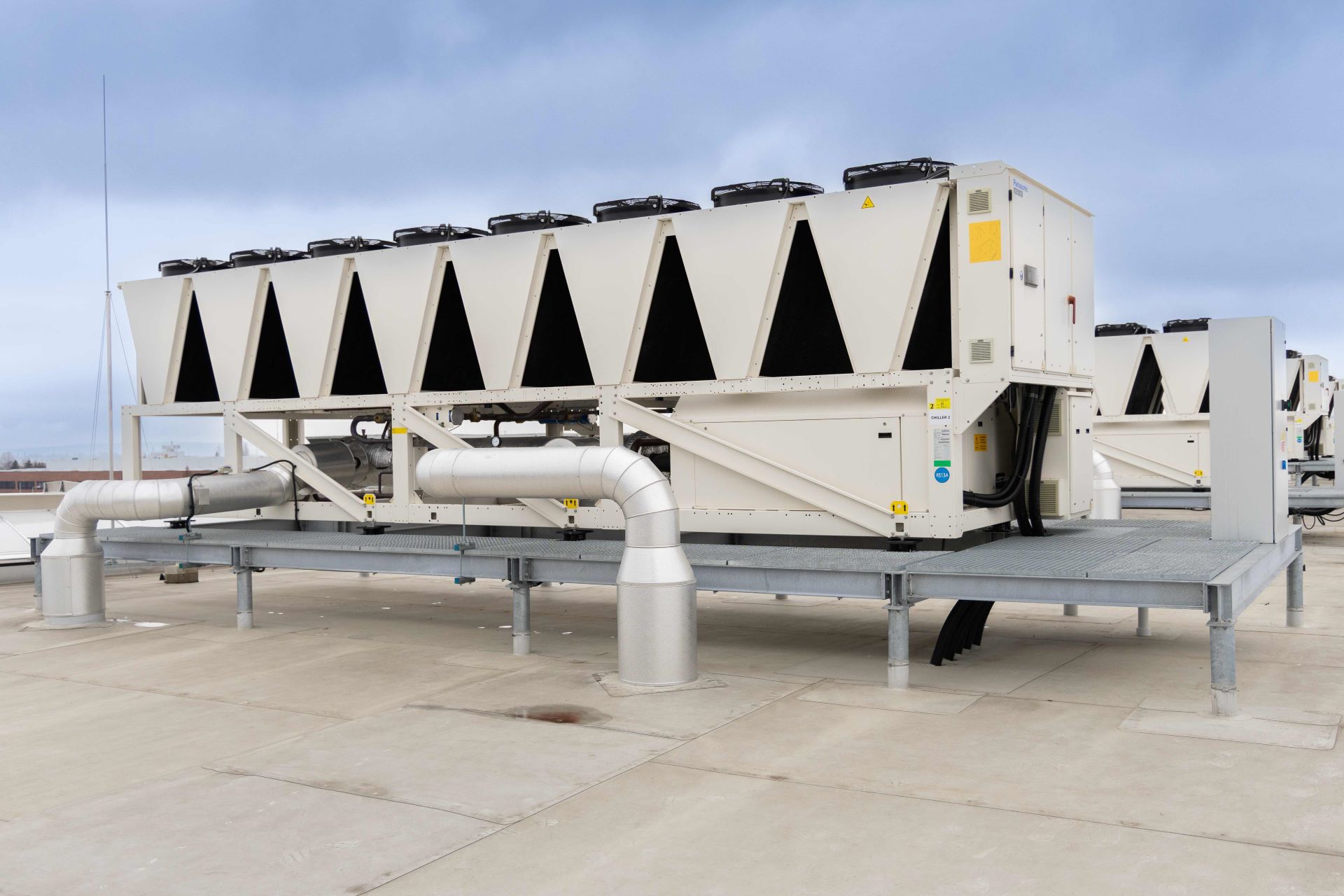

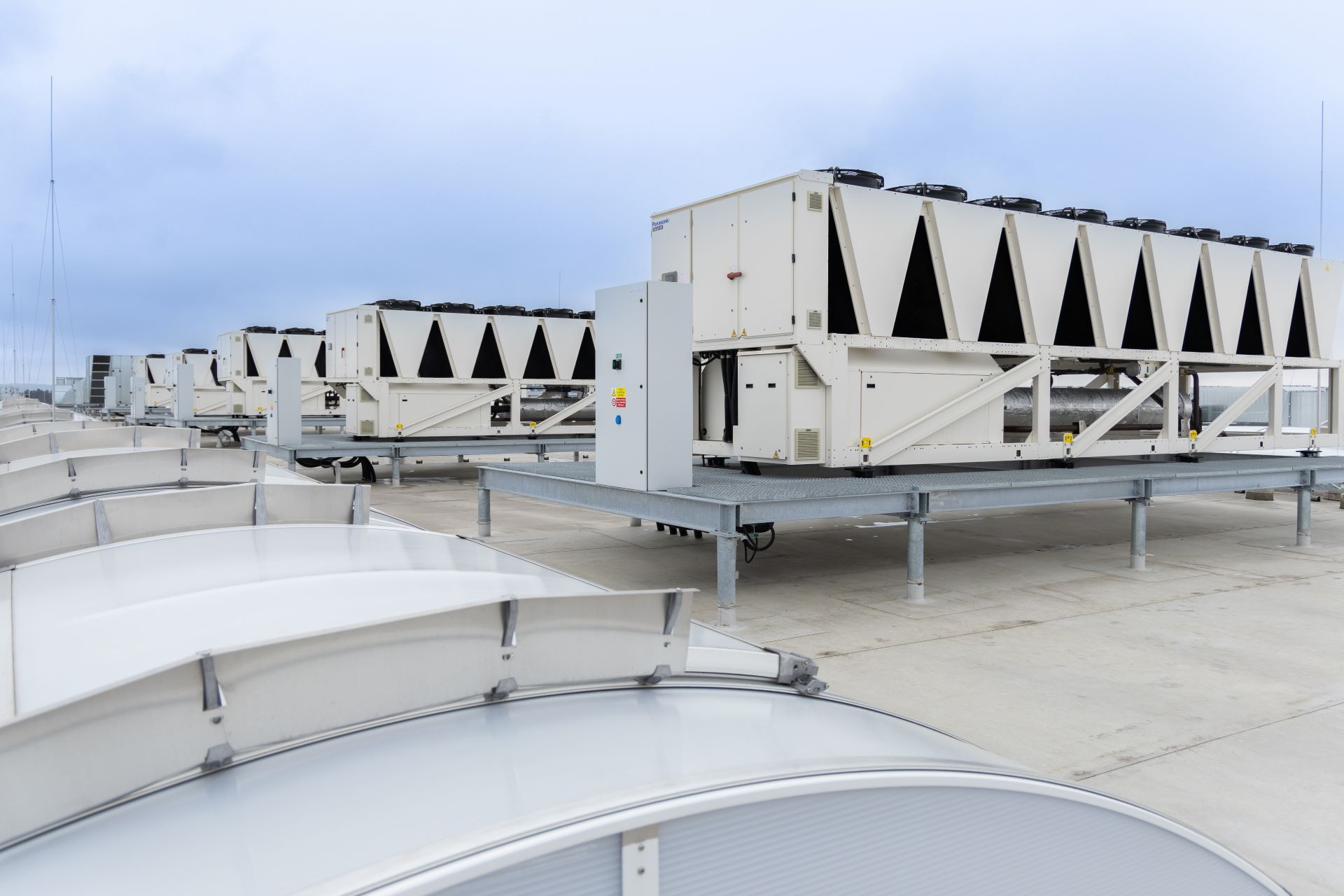

Chlazená voda pro tyto VZT jednotky je zajištěna šesti vzduchem chlazenými chillery ECOi-W s chladivem R513A, z nichž každý poskytuje chladicí výkon 800 kW.
Pro přímé chlazení jednotlivých pracovišť byly haly dále vybaveny 57 kanálovými fan-coil jednotkami s vysokým externím statickým tlakem, které dohromady zajišťují chladicí výkon 1 500 kW.

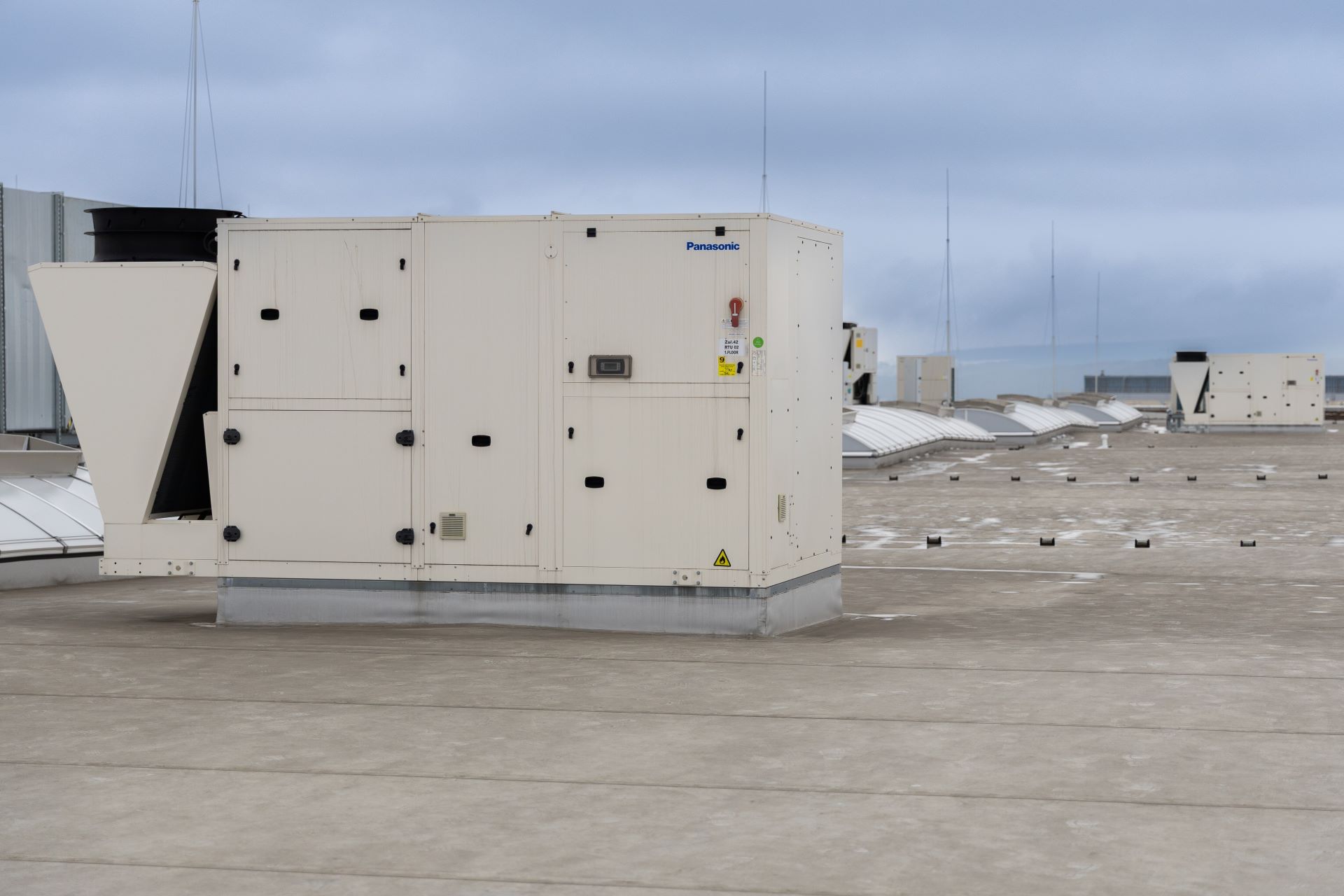

V částech výroby, kde VZT jednotky nepředstavovaly optimální řešení, byly do návrhu zařazeny tři rooftopy pracující s chladivem R32 o celkovém výkonu 350 kW.

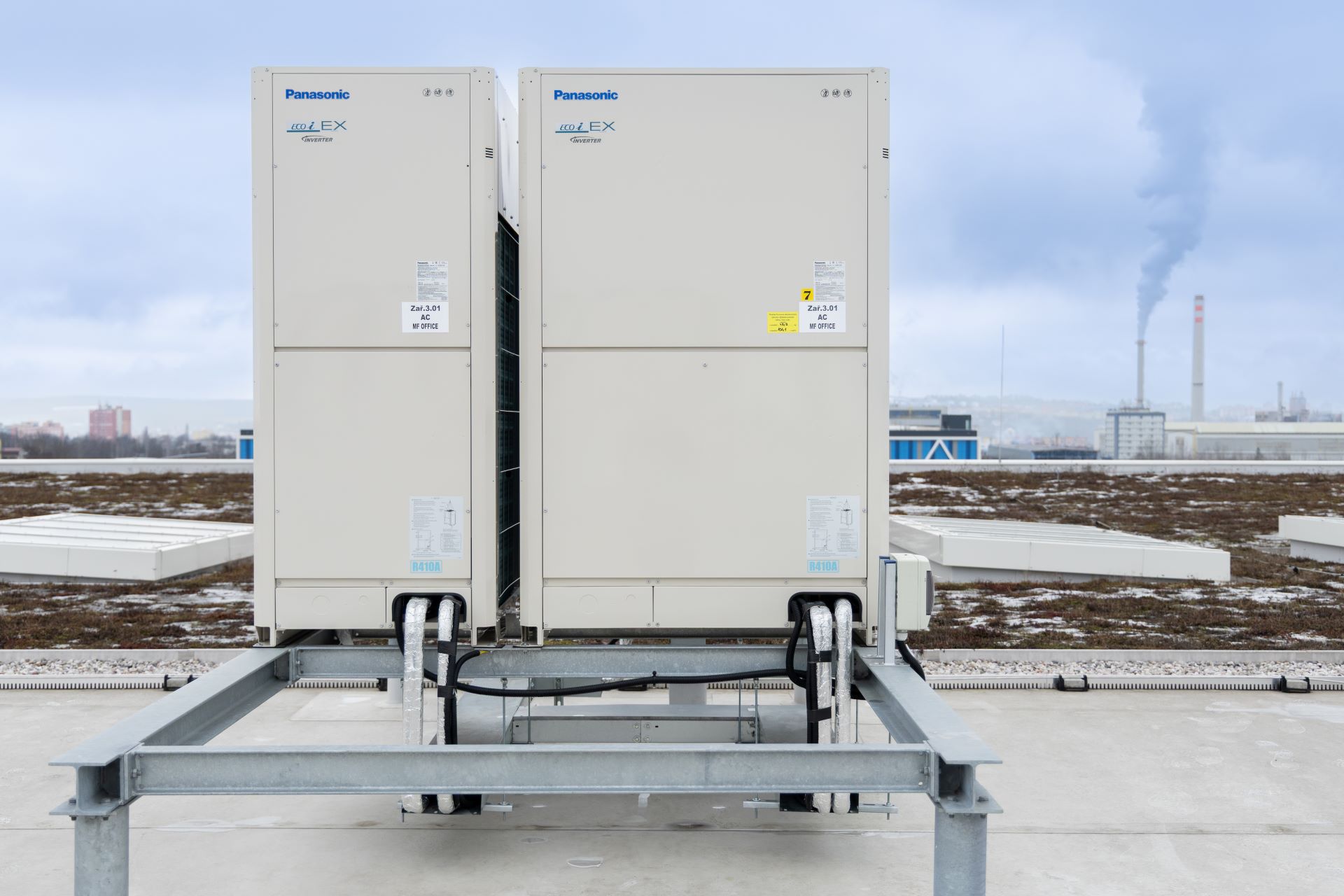

Budova P1 zahrnuje také rozsáhlou administrativní část chlazenou vysoce účinnými VRF systémy ECOi EX ME2. Prostory jsou převážně osazeny kompaktními kazetovými vnitřními jednotkami s technologií nanoe™ X, která přispívá k čistému a zdravému vnitřnímu prostředí.
Venkovní jednotky PACi PZH4 byly použity jako zdroj chlazení pro menší vzduchotechnické jednotky, serverovny a menší administrativní prostory, s celkovým instalovaným chladicím výkonem 165 kW.

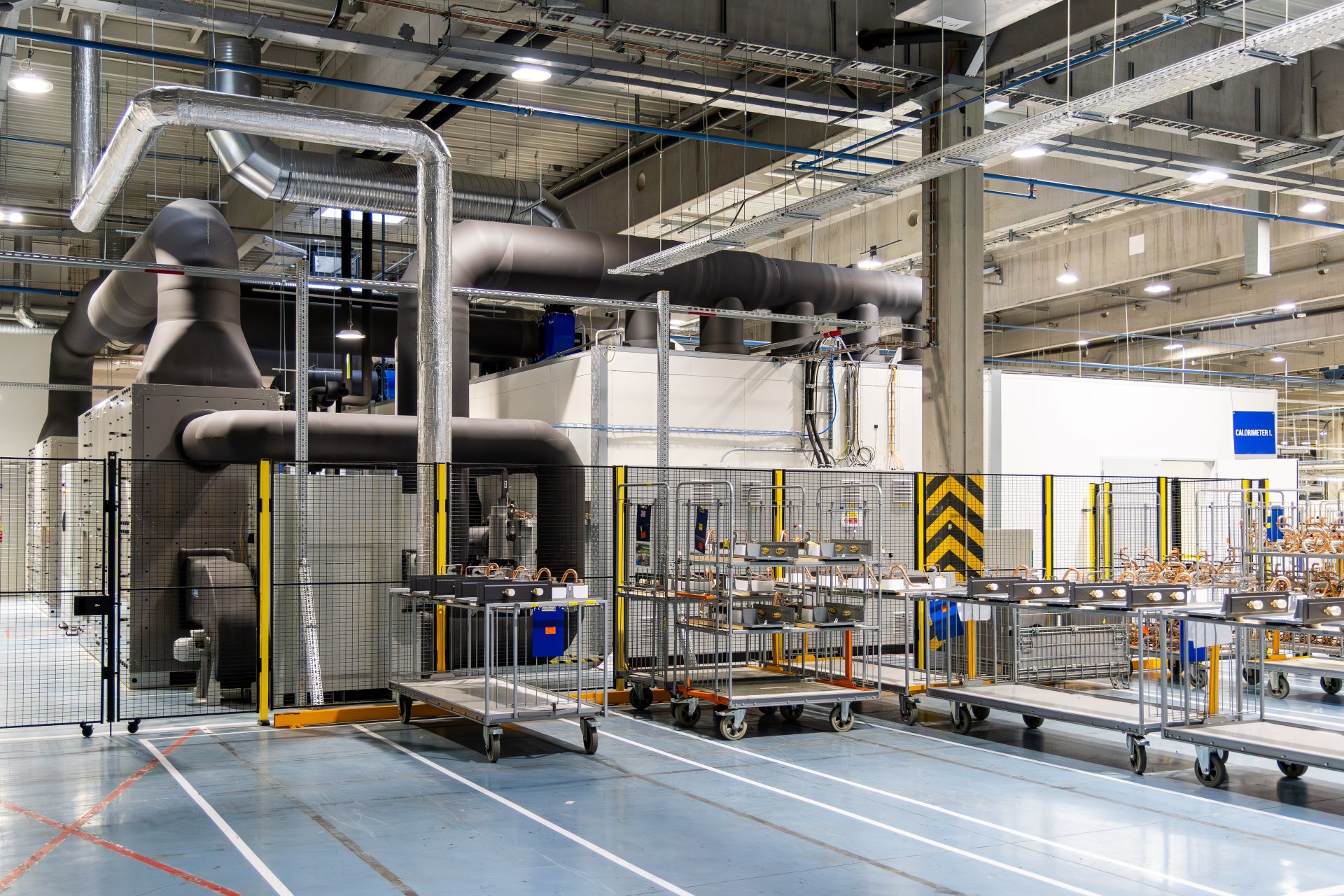

V budově P2 jsou instalovány výrobní linky k výrobě venkovních jednotek tepelných čerpadel Aquarea řady M (chladivo R290). Každá linka je zakončena samostatnou testovací buňkou zásobovanou chlazenou vodou ze dvou vzduchem chlazených chillerů s chladivem R32 o celkovém výkonu 150 kW.

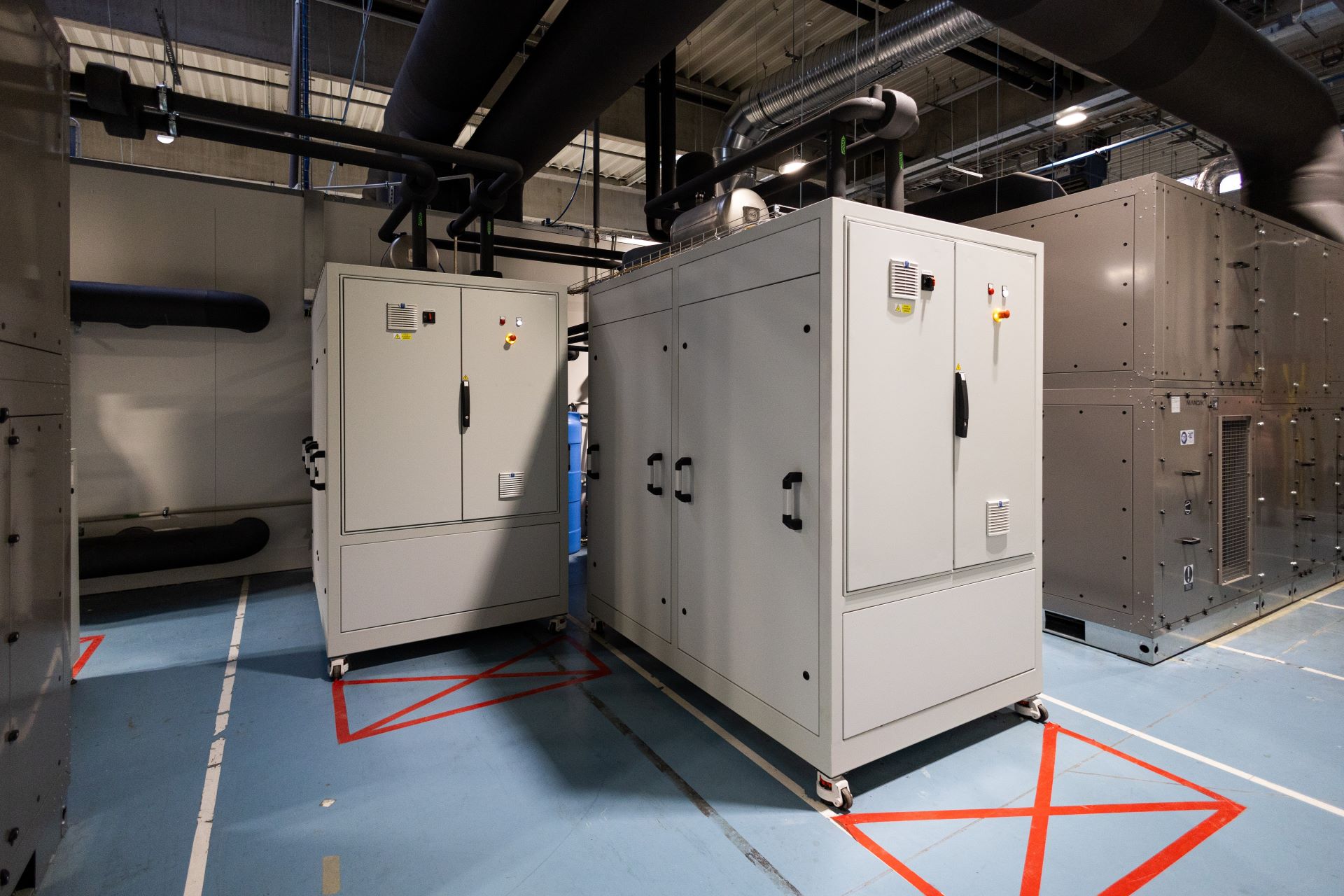

Součástí budovy P2 je také kalorimetrická zkušebna, která vyžaduje zdroj chlazené vody o výkonu 170 kW. Ten zajišťuje další vzduchem chlazený chiller s chladivem R32.
Partner
KAJIMA
Nainstalované jednotky
Budova P1: Rooftopy: 2x ECOi-RT-Z H 105, 1x ECOi-RT-Z H 140, Chillery: 6 x ECOi-W SW-N EVO C 810 ECOi EX ME2: (3x U-8ME2E8, 5x U-10ME2E8, 4x U-12ME2E8, 1x U-14ME2E8, 1x U-18ME2E8 ) PACi: 3x U-36PZH3E5, 4x U-125PZH4E8, 3x U-140PZH4E8, 2x U-200PZH4E8, 1x U-250PZH4E8 Budova P2: Chiller (Kalorimetr):1 x P-AQADZ0170CA Chiller (výrobní linky): 6x P-AQAZ0075CA Split: 1 x CU-U71YKEA, 137 vnitřních VRF jednotek Y3, kazetové provedení 4-cestné 60×60, 57 fan-coil jednotek s vysokým externím statickým tlakem
